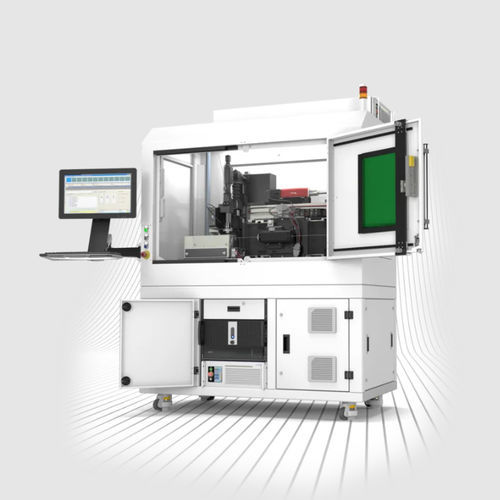

Лазерный гравировально-резальный станок Versa

волоконный лазеримпульсный волоконный лазердля труб

Обзор
Versa Small Tube Cutter — лазерная система класса 1 для прецизионной обработки стентов и труб малого диаметра в производстве медицинских изделий и аэрокосмической отрасли. Прецизионная механическая платформа в сочетании с IPG волоконным лазером обеспечивает строгий размерный контроль для стабильного качества изделий и высокой выходной отдачи.

Ключевые характеристики

• Предназначен для лазерной резки небольших труб и стентов; диапазон диаметров труб: 0,25–25 мм
• Доступны конфигурации с 2 осями или 4 осями для сложных геометрий и эксцентричных резов
• Гранитная станина для демпфирования вибраций и жесткости конструкции
• Программное обеспечение IPGCore для координированного управления осями, системой зрения, параметрами лазера, программированием рабочего головки и вспомогательным оборудованием; включает валидацию аккаунтов, контроль паролей, самопроверки и протоколы с отметкой времени
• Варианты головок: тонкощелевой режущий головка и IPG микро-режущая головка

Варианты лазера

• CW и квази-CW для максимальной производительности
• Наносекундные импульсные лазеры для баланса производительности и качества
• Ультракороткие импульсы для сверхточной резки стентов; могут уменьшить или исключить необходимость влажной резки

Управление системой и интеграция

• Полная координация всех осей движения и автоматическое управление несколькими лазерными процессами
• Интеграция с системами зрения для точной подгонки; просмотр в реальном времени через фокусную оптику и сопло
• Опционально: считыватели штрих-кодов и RFID; опциональные модули связи MES

Опция жидкостной системы (влажная резка)
Интегрированная жидкостная система обеспечивает непрерывную подачу воды через трубку для минимизации теплового воздействия и защиты задней стенки детали от лазерного излучения. Опция включает корпус для удержания жидкости, выдвижной ящик для готовых деталей, рециркуляцию жидкости и управление потоком, а также автономный насосный модуль с системным интерфейсом.

Автоматизация и подача деталей

• Ручная загрузка с двойными дверями, сборка с захватом и фиксированной втулкой, доступный ящик для сбора деталей
• Опциональная автоматическая подача/выгрузка труб длиной от 450 до 3700 мм
• Два входа для газов с программируемым контролем давления для газов-помощников

Применение

• Прецизионная резка медицинских стентов
• Обработка труб малого диаметра для аэрокосмических и медицинских компонентов
• Разработка процесса, пилотные запуски и масштабирование до серийного производства

Технические характеристики

• Диаметр труб: 0,25–25 мм
• Ход по X: 300 мм
• Точность по X: ±8 μm
• Повторяемость по X: ±1 μm
• Роторная платформа: 360°, 600 RPM
• Точность поворота: ±30 угловых секунд
• Повторяемость поворота: ±6 угловых секунд
• Габариты (Д x Ш x В): 890 x 1600 x 2170 мм
• Источник лазера IPG: подбирается под приложение; доступна опция двойного лазера
• Опции: влажная резка и 4-осевая кинематика (доп. оси Y и C)
