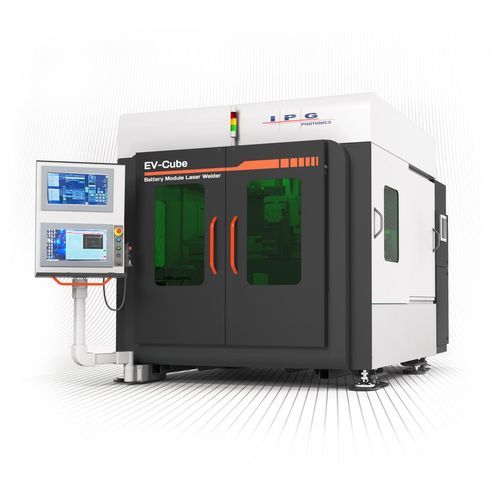

Станок для сварки волоконный лазер EV series

автоматическийвстраиваемыйдля алюминия

Обзор
Системы сварки батарейных модулей — это полностью автоматизированные рабочие станции для сварки шин (busbar) с ячейками модулей. Конфигурируются для ручной загрузки или пропуска через конвейер и применимы для разработки процессов, прототипирования и мелкосерийного производства. С использованием волоконных лазеров IPG и оптимизированного программирования траекторий (например, конфигурация EV‑Cube) достигаются скорости сварки до 15 цилиндрических элементов в секунду (в зависимости от конфигурации).

Ключевые особенности

• Автоматизированная сварка busbar‑к‑ячейке с вариантами подачи частей (ручная или через конвейер).
• Скорость сварки: до 15 цилиндрических ячеек/с (зависит от системы/конфигурации).
• Готовая к эксплуатации гибкая архитектура для разработки процесса и мелкосерийного производства.
• Гранитное основание и линейные двигатели для демпфирования вибраций и высокой точности позиционирования.

Материалы и совместимость ячеек

• Поддерживаемые типы ячеек: цилиндрические, призматические, пакетные (pouch).
• Часто свариваемые материалы: медь, алюминий, никель, нержавеющая сталь, никелированная сталь, никелированная медь и комбинации различных материалов.

Опции системы и оснастка

• Опциональные услуги по разработке оснастки для повышения выхода продукции для разных форматов ячеек.
• Кастомная оснастка IPG; во многих конфигурациях возможна установка сертифицированной оснастки третьих сторон.
• Варианты подачи модулей: ручная загрузка или проход через конвейер с автоматическими дверями входа/выхода.

Качество продукта и измерение в реальном времени
Опциональная внутризаводская измерительная система измеряет глубину каждой сварки в реальном времени для обеспечения 100% верификации швов. Мониторинг в процессе определяет дрейф процесса и подтверждает проникновение в корпус ячейки, снижая риск отказов и отзывов продукции.

Лазеры и передача пучка

• Типы лазеров: CW, Quasi‑CW, импульсные и Adjustable Mode Beam (AMB).
• Опции с двойным пучком: мощности single‑mode до 3 kW для высокоскоростной сварки.
• Варианты передачи пучка: фиксированный пучок, сканирующий пучок и сварочные головки wobble.

Механика и кинематика

• Гранитное основание для демпфирования вибраций и структурной жесткости.
• Линейные двигатели для высокой точности позиционирования и увеличения скорости системы.
• Примерная вместимость модуля: до ~1 × 1 м и масса до ~450 кг (в зависимости от конфигурации).

Программное обеспечение и управление

• Предварительно загруженное и протестированное программное обеспечение с программируемым интерфейсом оператора (HMI2 или PLC‑управление в зависимости от модели).
• Опции управления и рецепты технологического процесса для быстрого внедрения и повторяемости.

Сравнение (выбранные характеристики)
Характеристика — Система EV‑Cube — Система EV‑Flex
Тип ячейки: Цилиндрические, Призматические, Пакетные — Цилиндрические, Призматические, Пакетные
Скорость сварки: 15 ячеек/с — 4+ ячеек/с
Макс. размер модуля: 1100 L x 1100 W x 600 H (мм) — 1200 L x 1000 W x 300 H (мм)
Материалы: Алюминий, Медь, Сталь, Разнородные — Алюминий, Медь, Сталь, Разнородные
Точность позиции шва: ±50 μm — ±250 μm
Повторяемость позиционирования XY: ±10 μm — ±10 μm
Загрузка модуля: Ручная или через конвейер — Ручная или через конвейер
Оснастка: Кастомная оснастка IPG — Кастомная оснастка IPG & оснастка 3‑х сторон
ПО управления: HMI2 — Siemens 3‑Axis PLC Control
Габариты: 2600 L x 2200 W x 1800 H мм — 3500 L x 2500 W x 2900 H мм

Применение и ценность

• Разработано для производителей модулей аккумуляторов и электромобилей, которым требуется высокоскоростная сварка busbar‑к‑ячейке.
• Обеспечивает разработку процессов, программирование и прикладную поддержку для ускоренного внедрения.
• Опциональные услуги по оснастке и разработке процесса максимизируют выход для цилиндрических, призматических и пакетных ячеек.

Технические характеристики

• Максимальная скорость сварки: до 15 цилиндрических ячеек/с (в зависимости от конфигурации).
• Поддерживаемые типы ячеек: цилиндрические, призматические, пакетные.
• Типичное макс. габаритное пространство модуля (пример EV‑Cube): 1100 × 1100 × 600 мм.
• Поддерживаемая масса модуля: до ~450 кг (в зависимости от опций).
• Точность позиции шва (EV‑Cube): ±50 μm; повторяемость XY: ±10 μm.
• Свариваемые материалы: алюминий, медь, сталь, разнородные комбинации, никелевые варианты.
• Опциональная внутризаводская измерительная система для 100% верификации.
• Доступные режимы лазера: CW, Quasi‑CW, импульсный, AMB; Dual‑Beam до 3 kW.
• Передача пучка: фиксированная, сканирование, wobble.
• Механика: гранитное основание, линейные двигатели.
• Управление/ПО: предустановленный HMI2 или опции PLC в зависимости от модели.
