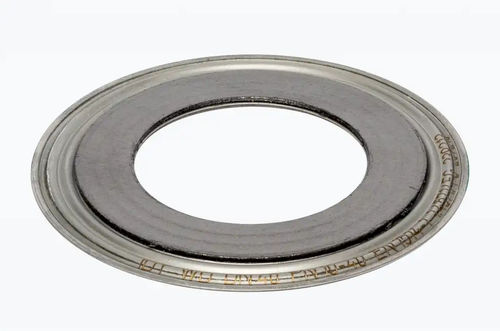

Прокладка состоит из гофрированного сердечника из нержавеющей стали (1.4571) с частичным графитовым слоем с обеих сторон. Частичная облицовка уменьшает уплотнительную поверхность прокладки для увеличения нагрузки на узел. Такая система уплотнения может использоваться в тех случаях, когда допускается низкое напряжение. Металлическое кольцо без облицовки служит для центрирования прокладки во фланце.
Характеристики прокладки DIN 2505 V
K0×Kd [Н/мм] - 12 × bd
k1 [мм] - 1,1 × bd
Характеристики прокладки DIN 28090
бВО [Н/мм²] - 230
бВУ 0,1 [Н/мм²] - 12
м (DIN 28090) - 1,1
бВО 300 °C [Н/мм²] - 200
Характеристики прокладок ASME
м (ASME) - 2,5
Y [PSI] - 2000
Одобрения и протоколы испытаний
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Испытание на пожаробезопасность
Устойчивость к выдуванию
Газ (DIN 3535-6)
---
