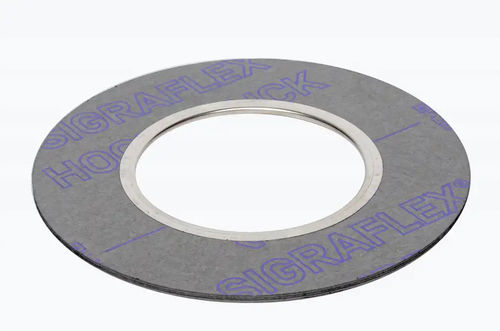

Базовая конструкция соответствует плоским прокладкам SIGRAFLEX® Hochdruck. Прокладка также имеет внутреннюю проушину.
Характеристики прокладок EN 13555
Dichtungskennwerte 2 мм (Amtec) -
Характеристики прокладок DIN 2505 V
K0×Kd [Н/мм] - 20 × bd
k1 [мм] - 1,3 × bd
Характеристики прокладок DIN 28090
бВО [Н/мм²] - 200
бВУ 0,1 [Н/мм²] - 20
м (DIN 28090) - 1,3
бВО 300 °C [Н/мм²] - 130
Характеристики прокладок ASME
м (ASME) - 2,5
Y [PSI] - 2100
Одобрения и протоколы испытаний
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Испытание на пожаробезопасность
Устойчивость к выдуванию
Кислород БАМ
Кислород БАМ (жидкий)
Газ (DIN 3535-6)
EG 1935/2004
Формы фланцев
Самоцентрирующийся, с рельефной поверхностью (форма IBC) -
Шпунт и паз (форма TG) -
Мужской-женский (форма SR) -
Оборудование, изготовленное по индивидуальному заказу
С перегородками
---
