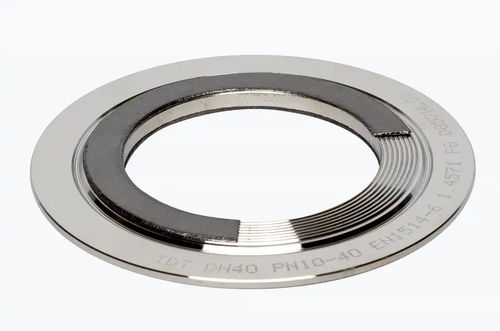

Плоский уплотнитель 6711KD20

пазованныйиз графитадля профилей

Рифленый сердечник из нержавеющей стали [1.4571, шаг 1,0 мм] с обеих сторон покрыт слоями мягкого материала из вспененного чистого графита. Встроенное центрирующее кольцо [обработанное] дополнительно снабжено предварительно заданной точкой разрыва, которая предотвращает вибрационные разрывы в зоне уплотнения. Рифленые прокладки требуют низкого минимального давления на уплотняемую поверхность, но при этом могут выдерживать очень высокие нагрузки. Рифленые прокладки отличаются высоким пределом применения давления, низкой скоростью утечки и поэтому подходят для экстремальных условий эксплуатации. Характеристики прокладок EN 13555 Параметры прокладки 5 мм (Amtec) - Характеристики прокладок DIN 2505 V K0×Kd [Н/мм] - 15 × bd k1 [мм] - 1,1 × bd Характеристики прокладок DIN 28090 бВО [Н/мм²] - 500 бВУ 0,1 [Н/мм²] - 15 м (DIN 28090) - 1,1 бВО 300 °C [Н/мм²] - 500 Характеристики прокладок ASME м (ASME) - 2,5 Y [PSI] - 2200 Одобрения и протоколы испытаний TA Luft 2002 (VDI 24A0/2200) DIN EN13555 (TA Luft 2021) Испытание на пожаробезопасность Устойчивость к выдуванию Газ (DIN 3535-6) Формы фланцев Самоцентрирующийся, с рельефной поверхностью (форма IBC)
