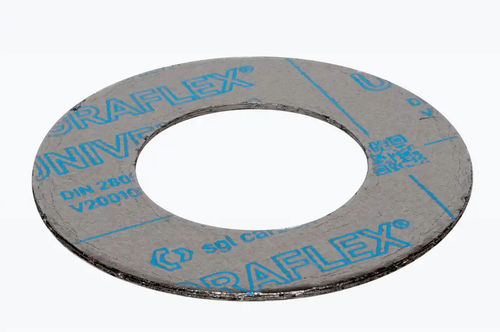

Плоская прокладка состоит из перфорированной пластины из нержавеющей стали (1.4401) со слоем графитовой фольги с обеих сторон. Скрепление неадгезивное. Слои графитового покрытия пропитаны.
Характеристики прокладки EN 13555
Dichtungskennwerte 2 мм (Amtec) -
Характеристики прокладок DIN 2505 V
K0×Kd [Н/мм] - 22 × bd
k1 [мм] - 1,3 × bd
Характеристики прокладок DIN 28090
бВО [Н/мм²] - 160
бВУ 0,1 [Н/мм²] - 22
м (DIN 28090) - 1,3
бВО 300 °C [Н/мм²] - 140
Характеристики прокладок ASME
м (ASME) - 2,5
Y [PSI] - 2000
Одобрения и протоколы испытаний
Устойчивость к выдуванию
VdTÜV Merkblatt Dichtung 100
Кислород BAM
Кислород BAM (жидкий)
Газ (DIN 3535-6)
EG 1935/2004
Формы фланцев
Самоцентрирующийся, с рельефной поверхностью (форма IBC) -
Мужской-женский (форма SR) -
Аппараты, индивидуальные -
С перегородками
---
