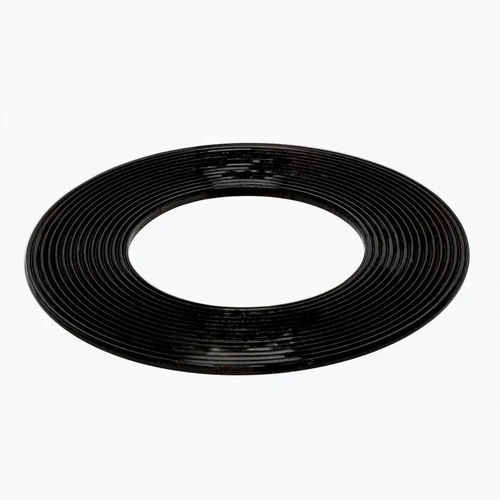

Плоская прокладка из ПТФЭ, изготовленная из проводящего материала Dyneon™ TFM™ 6221 с каммопрофильной поверхностью.
Характеристики прокладки DIN 2505 V
K0×Kd [Н/мм] - 5 × bd
k1 [мм] - 1,1 × bd
Характеристики прокладок DIN 28090
бВО [Н/мм²] - 50
бВУ 0,1 [Н/мм²] - 5
м (DIN 28090) - 1,1
бВО 150 °C [Н/мм²] - 30
Характеристики прокладок ASME
м (ASME) - 1,5
Y [PSI] - 800
Одобрения и протоколы испытаний
TA Luft 2002 (VDI 24A0/2200)
FDA (пищевые продукты)
EG 1935/2004
Формы фланцев
Самоцентрирующийся, с рельефной поверхностью (форма IBC) -
Пластиковый фланец
---
