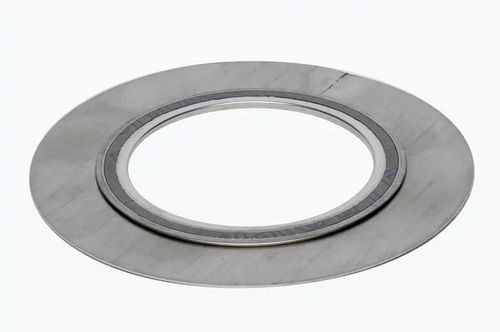

Основной материал SIGRAFLEX® Hochdruck оснащен внутренней и внешней проушиной. На внешней проушине установлено центрирующее кольцо. Двойная проушина пропускает графит, что позволяет использовать ее при температурах свыше 400 °C до 600 °C.
Характеристики прокладок DIN 2505 V
K0×Kd [Н/мм] - 50 × bd
k1 [мм] - 1,3 × bd
Характеристики прокладок DIN 28090
бВО [Н/мм²] - 250
бВУ 0,1 [Н/мм²] - 50
м (DIN 28090) - 1,3
бВО 300 °C [Н/мм²] - 200
Характеристики прокладок ASME
м (ASME) - 2,5
Y [PSI] - 7300
Одобрения и протоколы испытаний
TA Luft 2002 (VDI 24A0/2200)
Кислород БАМ
Кислород BAM (жидкий)
Газ (DIN 3535-6)
EG 1935/2004
Формы фланцев
Самоцентрирующийся, с рельефной поверхностью (форма IBC) -
С перегородками
---
