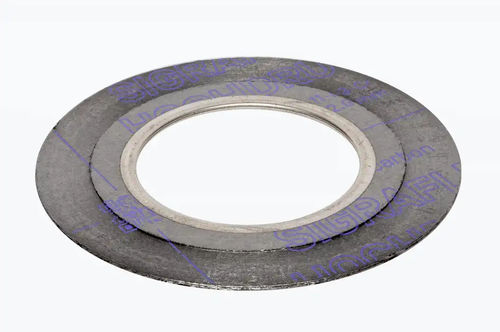

Базовая конструкция соответствует плоским прокладкам SIGRAFLEX® Hochdruck с внутренней проушиной. Однако уплотнение также предварительно сжимается в наружной части. Благодаря уменьшенной площади поверхности при установке плоской прокладки требуется меньшее напряжение.
Характеристики прокладок DIN 2505 V
K0×Kd [Н/мм] - 20 × bd
k1 [мм] - 1,3 × bd
Характеристики прокладок DIN 28090
бВО [Н/мм²] - 200
бВУ 0,1 [Н/мм²] - 20
м (DIN 28090) - 1,3
бВО 150 °C [Н/мм²] - 180
бВО 300 °C [Н/мм²] - 130
Характеристики прокладок ASME
м (ASME) - 2,5
Y [PSI] - 2200
Одобрения и протоколы испытаний
TA Luft 2002 (VDI 24A0/2200)
Испытание на пожаробезопасность
Устойчивость к выдуванию
Кислород БАМ
Кислород BAM (жидкий)
Газ (DIN 3535-6)
EG 1935/2004
Формы фланцев
Самоцентрирующийся, с рельефной поверхностью (форма IBC) -
С перегородками
---
