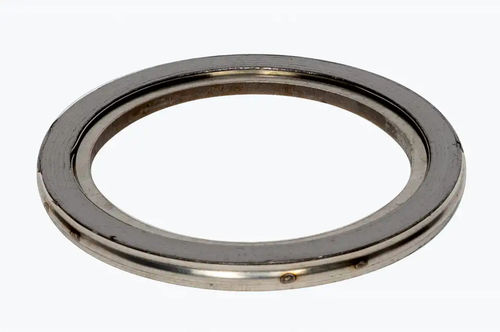

Спирально-навитая прокладка состоит из спирально навитой металлической ленты из нержавеющей стали 1.4541. Между отдельными витками вставлена выступающая с обеих сторон полоска графитового мягкого материала [чистота 98%C]. Внутреннее опорное кольцо [материал: 1.4541] стабилизирует спираль на внутреннем диаметре. Этот тип прокладок не имеет наружного опорного и центрирующего кольца и подходит для использования в системах с фланцами типа male-female.
Спирально-навитые прокладки особенно подходят для применения в системах с высоким рабочим давлением и критическими условиями эксплуатации.
Характеристики прокладок DIN 2505 V
K0×Kd [Н/мм] - 50 × bd
k1 [мм] - 1,4 × bd
Характеристики прокладок DIN 28090
бВО [Н/мм²] - 300
бВУ 0,1 [Н/мм²] - 50
м (DIN 28090) - 1,4
бВО 300 °C [Н/мм²] - 220
Характеристики прокладок ASME
м (ASME) - 3
Y [PSI] - 7300
Одобрения и протоколы испытаний
TA Luft 2002 (VDI 24A0/2200)
Кислород BAM
Кислород BAM (жидкий)
WRAS
Сертификат на питьевую воду HY
Формы фланцев
Мужской-женский (форма SR) -
Аппараты, индивидуальные -
С перегородками
---
