Обзор
Программное обеспечение для программирования PLC Siemens SIMATIC S5 и S7. Интегрированная среда для создания, редактирования, тестирования и документирования проектов STEP5 и STEP7 с возможностями онлайн‑доступа, моделирования и диагностики.

Новое в версии 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Онлайн‑доступ к SIMATIC S5 через SINEC L2
• Онлайн‑доступ к SIMATIC S5 через H1
• Вызов STEP5 COM‑пакетов на Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)

Состав продукта
Комбинированное приложение S5+S7 содержит все функции S5 for Windows® и S7 for Windows® в одном пакете, обеспечивая бесшовную работу в смешанных установках S5 и S7.

Программирование S5

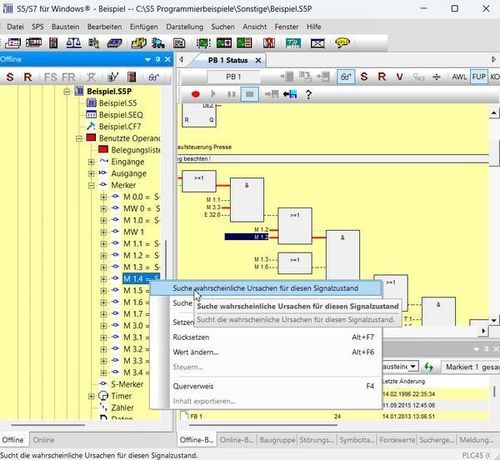

S5 for Windows® предоставляет инструменты для создания и поддержки программ STEP5 для PLC SIMATIC S5. Поддерживаемые представления: STL, FBD и LAD. Прямое редактирование существующих S5‑проектов без импорта/экспорта, совместимость с оригинальным программным блоком Siemens, интегрированный S5 Doctor для автоматического устранения неисправностей и редактор символических таблиц с поиском/заменой и проверкой синтаксиса.

Statusrecorder и осциллограф
Statusrecorder фиксирует кадры состояния блоков с меткой времени для пошагового анализа и позволяет переключаться между представлениями STL, CSF и LAD. Встроенный осциллограф визуализирует динамические сигналы; виртуальные пробники и запись сигналов поддерживают анализ временных характеристик и архивирование данных.

G5 (Step Sequence Programming)
G5 поддерживает графическое программирование последовательностей шагов в проектах STEP5. Функции включают линейные и ветвящиеся последовательности, параллельные ветви (до восьми), переходы, синхронизацию шагов/watchdog, настраиваемое отображение шагов и символьную библиотеку с индикаторами состояния.

Программирование S7
S7 for Windows® предназначен для PLC SIMATIC S7‑300 и S7‑400, полная реализация набора инструкций STEP7 в STL, SFC и LAD. Функции включают онлайн‑режимы, моделирование S7, сравнение блоков (BlockDiff), трассируемость по модулю ввода/вывода, защиту паролем и автоматическую диагностику S7 Doctor.

Аппаратная конфигурация и связь
Аппаратная конфигурация позволяет параметризовать модули, распределять адреса и настраивать PROFIBUS. Каталог оборудования включает оригинальные компоненты Siemens PROFIBUS и совместимые компоненты сторонних производителей (поддержка GSD). Существующие конфигурации STEP7 можно открыть, отредактировать офлайн или считать с PLC. Поддерживаются онлайн‑соединения через SINEC L2, H1 или USB‑адаптер.

Дополнительные технические возможности
Поддерживается интеграция COM‑пакетов, множественные отображения статуса (STL, CSF, LAD), символьные представления, запись диагностических данных и их архивирование.

Загрузки
Доступны демо‑версия, полная версия и обновление (Version 7.5.1).

Технические характеристики

• Номер продукта: 10022
• Модель: S5+S7 for Windows®
• Бренд: IBHsoftec GmbH
• Цена (без НДС): 1,190.00 EUR
• Состояние: Новый
• Поддерживаемые семейства PLC: SIMATIC S5 (STEP5), S7-300 и S7-400 (STEP7)
• Ключевые функции: Statusrecorder, LogView, Intelligent Input Assistance, Oscilloscope, S7‑Simulation, BlockDiff, функции S5/S7 Doctor, программирование G5 Step Sequence
• Поддерживаемые ОС: Windows XP/Vista/7/8/10/11 (см. примечания по совместимости 32/64 бит)
• Связь: Онлайн через SINEC L2, H1 и USB‑адаптер; поддержка COM‑пакетов
• Аппаратное обеспечение: конфигурация PROFIBUS, каталог оборудования (поддержка GSD), диагностика модулей
• Варианты загрузки: Demo / Full / Update (Version 7.5.1)
