Программное обеспечение моделирования S7

для программированиядля контролядля анализа

Описание

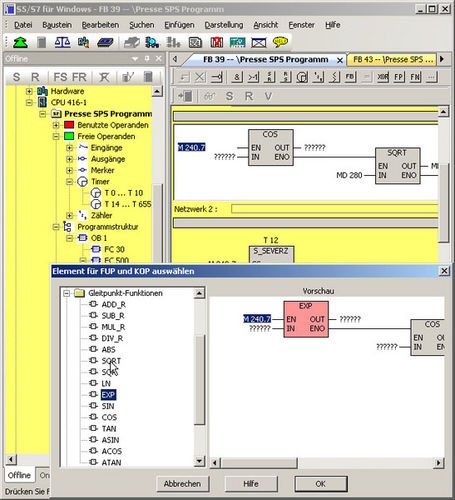

S7 for Windows ® Version 7 — это инструмент программирования для PLC Siemens SIMATIC S7-300 и S7-400. Программа может работать автономно или в комбинации с S5 for Windows® и реализует полный набор команд S7 в представлениях Statement List (STL), Function Block Diagram (SFC) и Ladder Diagram (LAD).

Новое в версии 7:

• Statusrecorder
• LogView
• Интеллектуальная помощь ввода

Обзор
S7 for Windows ® предоставляет эффективную среду для разработки, редактирования и поддержки проектов S7. Поддерживаются все представления (STL/SFC/LAD); проекты STEP7 можно открывать и редактировать напрямую без импорта/экспорта. Поддерживается работа с несколькими окнами и использование второго экрана для удобства оператора.

Онлайн-функции и эксплуатация
Реализованы все онлайн-функции: интегрированные представления переменных, таблицы символов и режим состояния в STL, SFC и LAD. Установленные интерфейсы PLC отображаются в онлайн-виде, а защита паролем может предотвращать записи в PLC. Доступна диагностика модулей и оборудования для быстрой локализации неисправностей.

Проектирование и редактирование
Поддерживается прямое редактирование проектов STEP7, открытие архивных проектов, прослеживаемость сигналов и перекрёстные ссылки по модулям ввода/вывода. Конвертация S5→S7 оптимизирована. Реализованы предпросмотр печати и принудительное задание операндов. Сохранение полных S7-проектов на карту памяти возможно (в зависимости от CPU).

Симуляция, отладка и диагностика

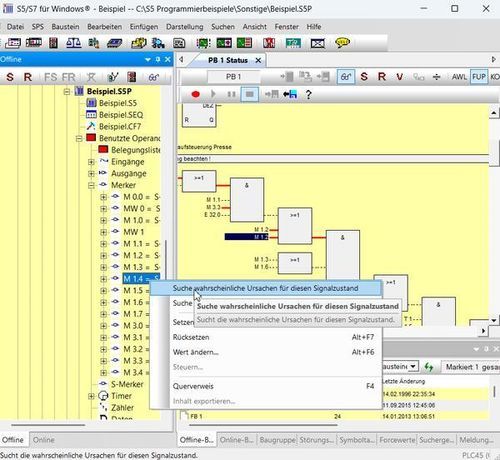

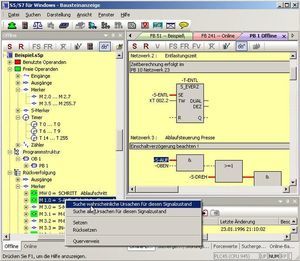

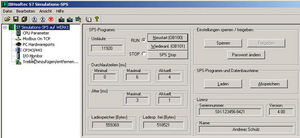

Версия 7 включает S7-Simulation, удобное сравнение блоков (BlockDiff) и интегрированные функции S7 Doctor для автоматизированной диагностики. Statusrecorder фиксирует состояния блоков с метками времени, обеспечивая покадровый анализ и переключение между STL, SFC и LAD. Интегрированный осциллографический вид и виртуальный тестовый щуп упрощают мониторинг и запись динамических сигналов для анализа и архивации.

Аппаратная конфигурация и каталог
Модуль конфигурации аппаратуры позволяет параметризовать модули, назначать адреса и настраивать PROFIBUS. Каталог аппаратуры содержит компоненты Siemens PROFIBUS и совместимые устройства других производителей и может расширяться за счёт GSD-файлов. Существующие аппаратные конфигурации STEP7 можно читать и редактировать офлайн и с PLC.

Технические характеристики

• Бренд: IBHsoftec GmbH
• Торговое название: S7 for Windows ® Version 7
• Поддерживаемые серии PLC: SIMATIC S7-300, S7-400
• Поддерживаемые представления: Statement List (STL), Function Block Diagram (SFC), Ladder Diagram (LAD)
• Основные возможности: Statusrecorder, LogView, Intelligent Input Assistance, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Совместимость проектов: Прямое редактирование проектов STEP7; открытие архивных проектов
• Безопасность: Защита паролем для предотвращения записи в PLC
• Поддержка аппаратуры: Конфигурация PROFIBUS, импорт GSD-файлов, диагностика модулей
• Артикул / Номер продукта: 10020
• Цена (без НДС): 690.00 EUR
• Лицензия / Тип продукта: Программное обеспечение (инструмент программирования)
