Краткое описание продукта
Обновление S5 for Windows® с версий V1...V5 до версии 7. Обновление с V6 до V7 доступно для бесплатной загрузки.

Новое в версии 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Онлайн-доступ к SIMATIC S5 через SINEC L2
• Онлайн-доступ к SIMATIC S5 через H1
• Вызов STEP5 COM-пакетов на следующих ОС:
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

Подробное описание

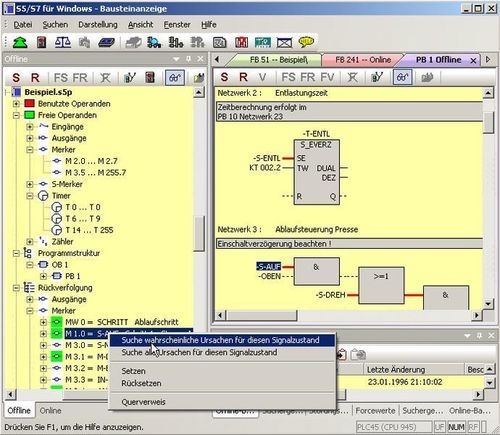

S5 for Windows® предоставляет инструменты для создания, изменения, тестирования и документирования программ STEP5 для ПЛК Siemens SIMATIC S5. Поддерживаются Statement List (STL), Function Block Diagram (FBD) и Ladder Diagram (LAD). Существующие S5-программы можно редактировать напрямую без импорта/экспорта. Обеспечена совместимость с оригинальным программным модулем Siemens. Интегрированные функции S5 Doctor помогают при автоматической диагностике.

Statusrecorder записывает состояние блока покадрово с временными метками, что позволяет поэтапно анализировать поведение и переключаться между представлениями STL, CSF и LAD для детальной диагностики.

Функция Oscilloscope расширяет диагностические возможности: динамические процессы можно мониторить и анализировать на интегрированном экране, имитирующем панель осциллографа. Несколько входов/выходов и локальные переменные можно отслеживать с помощью виртуального тестового щупа; записи можно останавливать для временного анализа, сохранять для архивации или отправлять по электронной почте.

Встроенный редактор символьных таблиц с поиском и заменой, переназначением и проверкой синтаксиса упрощает работу с символами. Многофрагментный редактор поддерживает создание сложных листов команд, FBD и LAD с возможностью управления мышью и клавиатурой. Перекрестные ссылки и соответствующие файлы символов показываются с корректными адресами и могут редактироваться в том же окне. Листы команд можно преобразовывать в FBD или LAD, если это возможно. Функция состояния CPU предоставляет информацию о стеке прерываний, стеке блоков и системных данных.

S5 for Windows® позволяет вызывать STEP5 COM-пакеты. Связь с ПЛК может быть установлена через USB-адаптер (поддержка USB-адаптера для связи доступна только в Windows 2000 и Windows XP (32 Bit)).

G5 for Windows® Step Sequence Programming (теперь включено в S5 for Windows®) — инструмент для простого программирования последовательных шагов (управление секвенсором) в программе STEP5. Поддерживаются линейные последовательности, альтернативные и параллельные ветвления, переходы. Совместимо с SIEMENS GRAPH5 / GRAPH5/II и стандартными SIEMENS Function и Step Blocks.

Дополнительные замечания
ВНИМАНИЕ: Пожалуйста, укажите один действительный серийный номер (S5W-xxxxxx-xxxx) в поле сообщения для каждого обновления при оформлении заказа. Один серийный номер можно обновить только один раз. Обновление с V6 до V7 бесплатное.

Характеристики / технические спецификации

• Артикул: 10218
• Наименование: S5 for Windows® (Update Version 7)
• Цена на странице: 290,00 € (без НДС)
• Предназначен для программирования Siemens SIMATIC S5 (STEP5)
• Поддерживаемые представления: FBD, LAD, STL
• Statusrecorder: покадровая запись состояния блоков с временными метками
• Oszilloskop/ Oscilloscope: виртуальный осциллограф для I/O сигналов и локальных переменных; запись и сохранение сигналов
• Intelligent Input Assistance и LogView включены
• Онлайн-доступ к SIMATIC S5 через SINEC L2 и H1
• Вызов STEP5 COM-пакетов на Windows XP, Vista, 7, 8, 10 и Windows 11 (64 Bit)
• Вызов COM-пакетов и связь через USB-адаптер; поддержка USB-адаптера для связи только в Windows 2000 и Windows XP (32 Bit)
• G5 for Windows® Step Sequence Programming включен; совместим с SIEMENS GRAPH5 / GRAPH5/II
• Многофрагментный редактор, редактор символьных таблиц, поиск & замена, проверка синтаксиса, перекрестные ссылки
• Записанные данные могут быть сохранены для анализа или архивирования
