Программное обеспечение для программирования S5

для контролясбора / анализа данныхдля составления отчетности

Обзор

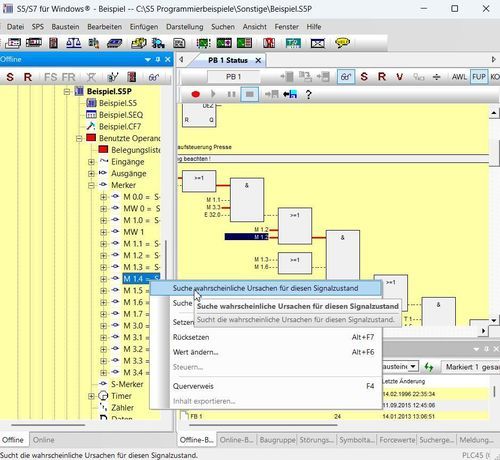

Средство программирования для ПЛК S5. S5 for Windows® предоставляет инструменты для создания, изменения, тестирования и документирования программ STEP5 для SIMATIC S5. Поддерживаемые представления: Function Block Diagram (FBD), Ladder Diagram (LAD) и Statement List (STL). Существующие программы STEP5 можно редактировать напрямую без импорта/экспорта. Пакет совместим с оригинальными программными устройствами Siemens и включает функции S5 Doctor для автоматической диагностики неисправностей.

Новое в версии 7

• Statusrecorder
• LogView
• Интеллектуальная помощь ввода
• Онлайн-подключение к SIMATIC S5 через SINEC L2
• Онлайн-подключение к SIMATIC S5 через H1
• Вызов пакетов STEP5 COM на поддерживаемых версиях Windows

Поддерживаемые ОС для пакетов STEP5 COM

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

Функции и возможности
S5 for Windows® включает Statusrecorder, который логирует состояние блоков с метками времени и позволяет переключаться между STL, CSF и LAD для по‑кадрового анализа. Встроенная функция осциллографа позволяет контролировать и анализировать динамические процессы; входные/выходные сигналы и локальные переменные можно отслеживать виртуальным щупом. Записанные данные сигналов можно сохранять для последующего анализа или архивирования. Предоставлен редактор символических таблиц с функциями поиска и замены, переназначения проводки и проверки синтаксиса. Многоcегментный редактор поддерживает создание и редактирование statement list, function block diagram и ladder diagram для сложной логики. Перекрёстные ссылки и файлы символов отображаются с корректными адресами и могут редактироваться одновременно. Statement list при возможности можно конвертировать в FBD или LAD. Статус CPU даёт информацию о стеке прерываний, стеке блоков и системных данных. Программное обеспечение поддерживает вызов пакетов STEP5 COM и может осуществлять связь с ПЛК через USB‑адаптер (замечание: некоторые USB‑COM функции поддерживаются только в старых версиях Windows).

G5 for Windows® (входит в комплект)
G5 for Windows® (программирование последовательности шагов) включён и предоставляет графический инструмент для программирования последовательных шагов в программе STEP5. Поддерживает линейные последовательности, альтернативные ветвления, параллельные ветвления (до 8 параллельных ветвей) и прыжки. Шаги и переходы отображаются графически и могут одновременно редактироваться в LAD, CSF или STL. Совместим с SIEMENS GRAPH5 / GRAPH5/II; требует стандартных блоков SIEMENS Function и Step (FB70/71 - SB0, FB72 - SB2, FB73 - SB3).

Дополнительные сведения
Существующие программы S5 можно редактировать напрямую без импорта/экспорта. Для операций с программой или конфигурацией можно использовать буфер обмена Windows. Записанные диагностические данные можно архивировать или экспортировать для дальнейшего анализа.

Технические характеристики

• Номер продукта: 10018
• Название продукта: S5 for Windows® Version 7
• Производитель: IBHsoftec GmbH
• Цена (без НДС): 790,00 EUR
• Поддерживаемые представления: Function Block Diagram (FBD), Ladder Diagram (LAD), Statement List (STL)
• Ключевые функции: Statusrecorder, LogView, Интеллектуальная помощь ввода, Функция осциллографа, Диагностика S5 Doctor, Поддержка STEP5 COM, Многоcегментный редактор, Редактор символических таблиц, Поиск и замена, Проверка синтаксиса
• G5 for Windows®: Включена графическая программирование последовательностей (совместимо с SIEMENS GRAPH5 / GRAPH5/II; требует стандартных блоков SIEMENS Function и Step)
• Онлайн-связь: Онлайн с SIMATIC S5 через SINEC L2 и H1
• Связь с ПЛК через USB-адаптер: поддерживается (некоторые USB-COM функции только в старых версиях Windows, таких как Windows 2000 и Windows XP 32 Bit)
• Поддерживаемые ОС: Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)
• Регистрация данных: запись сигналов, сохранение для архивации и последующего анализа
• Средства редактирования: перекрёстные ссылки, одновременное редактирование файлов символов, назначение адресов с проверкой синтаксиса, поддержка буфера обмена Windows
