Программное обеспечение моделирования Update S5+S7

для визуализациидля программированиядля контроля

Обзор
Обновление S5+S7 for Windows® с версий V1...V5 до V7. Обновление с V6 до V7 доступно для бесплатной загрузки.

Новое в версии 7

• Statusrecorder
• LogView
• Интеллектуальная помощь ввода
• Онлайн-доступ к SIMATIC S5 через SINEC L2
• Онлайн-доступ к SIMATIC S5 через H1
• Вызов пакетов STEP5 COM на Windows XP/Vista/7/8/10/11 (32/64 бит, где применимо)

Концепция продукта
Объединённая версия S5 for Windows® и S7 for Windows® содержит функциональность обоих инструментов в одном приложении для программирования, моделирования и диагностики PLC SIMATIC S5 и S7.

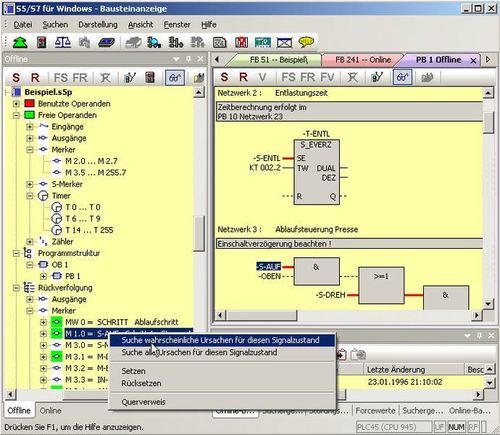

Программирование S5
S5 for Windows® предоставляет инструменты для создания, изменения, тестирования и документирования программ STEP5 для контроллеров SIMATIC S5. Поддерживаемые представления: Function Block Diagram (FBD), Ladder Diagram (LAD) и Statement List (STL). Существующие S5-программы можно редактировать напрямую без импорта/экспорта. S5 for Windows® совместим с оригинальным программирующим блоком Siemens и включает функции S5 Doctor для автоматизированной диагностики.

Редактор и управление программами
Встроен редактор символьных таблиц с поиском/заменой и возможностью перемонтажа цепей. Интегрирована проверка синтаксиса и удобный многосегментный редактор для создания STL, FBD и LAD сложных функций. Перекрёстные ссылки и файлы символов показывают корректные адреса и могут редактироваться одновременно. Поддерживается выделение новых адресов с проверкой синтаксиса, использование буфера обмена и конвертация между STL, FBD и LAD для эффективной работы с программами.

Statusrecorder
Statusrecorder фиксирует состояние блоков во времени для посекундного анализа. Записи содержат метки времени и позволяют переключаться между представлениями STL, CSF и LAD при последующем анализе.

Осциллограф
Функция Oscilloscope расширяет диагностические возможности, позволяя мониторить динамические процессы в интегрированном окне, стилизованном под панель осциллографа. Виртуальный тестовый пробник позволяет наблюдать сигналы ввода/вывода и состояние локальных переменных в определённых точках выполнения программы. Запись данных можно остановить для подробного временного анализа неисправности; данные сохраняются для последующего изучения или архивации.

G5 / Программирование последовательностей шагов
G5 for Windows® (включён в S5 for Windows®) — инструмент для графического программирования последовательностей шагов в STEP5-программах. Поддерживает линейные последовательности, альтернативные ветвления, параллельные ветвления и переходы. Поддерживаются временные назначения и watchdog. Графическое представление совместимо с SIEMENS GRAPH5/GRAPH5/II и использует стандартные Siemens функциональные и шаговые блоки.

Программирование S7
S7 for Windows® обеспечивает эффективное программирование серий SIMATIC S7-300 и S7-400. Полный набор инструкций S7 реализован в представлениях STL, SFC и LAD. Все онлайн-функции реализованы; поддерживаются списки блоков, символьные таблицы и отображение параметров модулей.

Симуляция и диагностика S7
Версия 7 содержит S7-Simulation и удобное сравнение блоков (BlockDiff). Интегрированы функции S7 Doctor для автоматизированного устранения неисправностей, возвращающие причину остановки в виде понятного текста без специальных адаптаций программы.

Конфигурация аппаратуры и каталог
Конфигурация аппаратуры позволяет параметризовать модули, назначать адреса и настраивать PROFIBUS. При клике на модуль открывается диалог для настройки параметров модуля; внесённые изменения ясно отмечаются, чтобы избежать случайных изменений до сохранения. Помимо оригинальных компонентов Siemens PROFIBUS, каталог содержит совместимые компоненты от других производителей и может быть расширен файлами в формате GSD. Конфигурацию аппаратуры существующих проектов Step7 можно читать и редактировать. Поддерживается офлайн-создание, а также чтение и редактирование конфигураций с PLC. Встроены функции диагностики модулей. Обновления каталога доступны через интернет.

Примечания по обновлению и лицензированию
ВНИМАНИЕ: Пожалуйста, укажите при оформлении заказа два действительных серийных номера (S5W-xxxxxx-xxxx и S7W-xxxxxx-xxxx) в поле сообщения для каждого обновления. Один серийный номер можно обновить только один раз. Обновление с V6 до V7 бесплатное.

Технические характеристики

• Наименование продукта: S5/S7 for Windows® (объединённое приложение)
• Номер продукта: 10222
• Редакция: Обновление до Version 7 (апгрейд с V1...V5 до V7; обновление с V6 до V7 бесплатно)
• Ключевые новые функции: Statusrecorder, LogView, Интеллектуальная помощь ввода, SINEC L2 и H1 онлайн-поддержка для SIMATIC S5, вызов STEP5 COM пакетов на множестве версий Windows
• Поддерживаемые ОС (вызов STEP5 COM): Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 10 (32/64), 11 (64)
• Представления для S5: FBD, LAD, STL
• Представления для S7: STL, SFC, LAD; включает S7-Simulation и BlockDiff
• Диагностика: S5 Doctor, S7 Doctor, Oscilloscope, Statusrecorder
• Аппаратное обеспечение: конфигурация PROFIBUS, поддержка GSD, диалоги параметров модулей
• Онлайн-интерфейсы: отображает все установленные PLC-совместимые интерфейсы; поддержка USB-адаптеров
• Цена (без НДС): 450.00 EUR
