Программное обеспечение для программирования SoftSPS S7-416

OPCдля контролядля автоматизации процесса

Описание

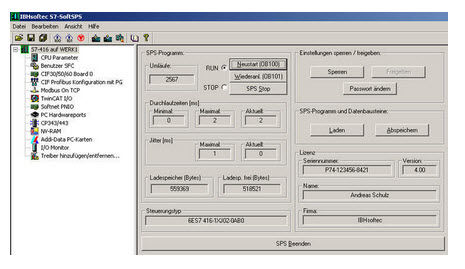

SoftPLC S7-416 — это программируемый контроллер (SoftPLC) с поведением в реальном времени, эмулирующий работу Siemens S7 на стандартных PC-платформах. Выполняет S7-программы аналогично аппаратному ПЛК и поддерживает STEP7 и TIA Portal для проектирования и диагностики.

Программирование и доступ
Поддерживаемые среды программирования: S7 for Windows®, STEP7 и TIA Portal. Онлайн-доступ возможен через последовательный порт, Ethernet, PROFIBUS DP или локально на том же ПК. Если среда программирования установлена на том же компьютере, к SoftPLC можно обратиться напрямую; необходимые драйверы поставляются в комплекте. При использовании карты Hilscher CIF30/50/60 PROFIBUS и корректной настройке драйверов SoftPLC может программироваться или к ней можно обращаться через подключенный PROFIBUS.

Обмен данными между ПЛК
SoftPLC содержит коммуникационный процессор, совместимый с Siemens CP343/CP443. Возможна организация соединений Send/Receive и Fetch/Write между экземплярами SoftPLC или между SoftPLC и аппаратными PLC Siemens. Настройка выполняется через STEP7 NetPro или TIA Portal.

Поддерживаемые протоколы

• ISO on TCP PU канал (PG, ProTool, WinCC, совместимые OPC-серверы)
• ISO on TCP Send/Receive пассивный
• ISO on TCP Send/Receive активный
• ISO on TCP Fetch/Write пассивный
• TCP Send/Receive пассивный
• TCP Send/Receive активный
• TCP Fetch/Write пассивный
• UDP Send/Receive

Среда ПК и расширяемость
ПК-среда поддерживает пользовательские функциональные блоки на C++ для интеграции специализированных драйверов и расширения функциональности. Для быстрого обмена данными с другими Windows-приложениями предоставляется DLL. Для OEM-приложений доступны версии S7 для Linux и Windows CE, поддерживающие различные CPU-архитектуры.

Различия между S7-315 и S7-416
S7-315 и S7-416 отличаются количеством флагов, таймеров и счётчиков. Память загрузки S7-315 ограничена 256 kByte; память загрузки S7-416 настраивается и допускает более крупные проекты.

Технические характеристики

• Product no.: 1302
• Brand: IBHsoftec
• Model: SoftPLC S7-416
• Price (excl. VAT): 599.00 EUR
• Поведение: эмулирует поведение PLC Siemens S7; поддерживает STEP7 и TIA Portal
• Онлайн-подключения: последовательный, Ethernet, PROFIBUS DP, локально (тот же ПК)
• Интегрированные серверы: Modbus TCP Server
• Коммуникационный процессор: совместим с Siemens CP343/CP443
• Fieldbus/I/O: поддерживает стандартные платы I/O и многие интеллектуальные fieldbus-платы; включён драйвер Modbus TCP; интегрирован монитор I/O
• Взаимодействие между ПЛК: Send/Receive и Fetch/Write по TCP/UDP; настраивается через NetPro или TIA Portal
• Расширяемость: пользовательские функциональные блоки на C++ и интеграция драйверов оборудования
• OEM-поддержка: версии S7 для Linux и Windows CE
• Память: S7-315 = 256 kByte (ограничено); S7-416 = настраиваемая
