Описание

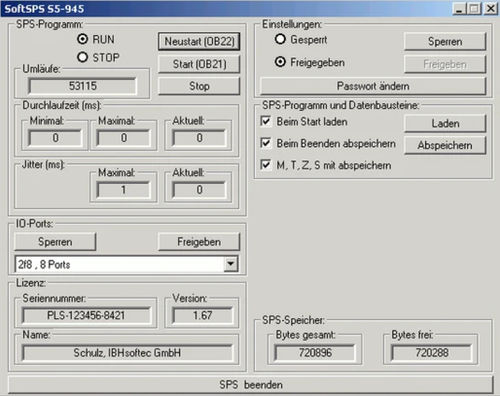

SoftPLC S5-943 / S5-945 — это программируемый контроллер (software PLC) реального времени, который выполняет программы S5 как аппаратный ПЛК, обеспечивает отображение состояния в реальном времени и позволяет использовать инструменты программирования S5 (S5 for Windows® и STEP5). Онлайн-соединения возможны по последовательному порту, Ethernet или локально на том же ПК; программы S5 могут быть перенесены в SoftPLC.

Ввод/вывод и шинные системы
SoftPLC поддерживает стандартные многоканальные I/O-карты и различные интеллектуальные интерфейсные платы для распространённых промышленных шин. Опциональные драйверы включают INTERBUS, PROFIBUS DP, CAN, ASi и DeviceNet, что обеспечивает прямое управление распределёнными I/O и полевыми устройствами.

CPU и выполнение
Программный ПЛК разделяет время CPU ПК с другими приложениями; распределение CPU настраивается (например, 50% PLC / 50% другие приложения). На многопроцессорных системах можно выделить отдельный процессор для SoftPLC. Время цикла зависит от времени выполнения OB1: чем короче OB1, тем выше частота циклов.

Копроцессорные платы
Доступны опциональные копроцессорные платы, которые позволяют запускать SoftPLC независимо от аппаратного обеспечения ПК. Эти платы устанавливаются в материнскую плату, могут иметь собственное питание и встроенные интерфейсы шин, что повышает независимость от сбоев ПК.

Мониторинг, управление и контроль
Мониторинг, эксплуатация и управление могут выполняться с одного ПК. Интеграция SoftPLC в ПК устраняет необходимость в отдельном аппаратном ПЛК и коммуникационном процессоре, если ПК используется для сбора данных, визуализации или программирования.

Интеграция с Windows-приложениями
Взаимодействие с Windows-приложениями поддерживается через IBH OPC Server и DLL-интерфейс. IBH OPC Server обеспечивает доступ через Ethernet и локально к экземплярам SoftPLC S5 и S7. DLL обеспечивает быстрый обмен данными с другими Windows-приложениями; поставляются примеры и многие поставщики ПО визуализации имеют соответствующие драйверы.

Функция сторожевого таймера (watchdog)
Современные платы управления шиной содержат встроенные функции watchdog, гарантирующие, что входы и выходы обрабатываются как у аппаратного PLC при сбое ПК. В случае сбоя ПК выходы шины сбрасываются в безопасное состояние.

Масштабируемость и версии
Предлагаются две S5-совместимые версии: S5-943 c 48 кБ памяти программы и S5-945 c 720 кБ памяти программы. Обе имеют встроенный PID-алгоритм с плавающей точкой; PID-интерфейс совместим с CPU Siemens.

Связь и протоколы
Для подключения ПК, выполняющего SoftPLC, к внешнему миру требуется интерфейсная плата. Небольшим приложениям могут быть достаточны стандартные multi-I/O карты, доступные напрямую из SoftPLC. Специальные инструкции (DO RS 10 до DO RS 31) используются для доступа к портам I/O в нижнем сегменте 64k. Подключение по Ethernet поддерживает TCP/IP, что позволяет выполнять удалённую диагностику через Интернет или непрерывный обмен данными по Intranet. Реализация S5 также включает ModbusTCP и функциональность CP.

Платформы и системные требования
Версия S5 SoftPLC устанавливается на современные Windows-операционные системы; для OEM доступна версия под Windows CE.

Технические характеристики

• Номер изделия: 1206 (SKU)
• Модель: SoftPLC S5-945
• Цена (без НДС): 599,00 EUR
• Память программы: S5-943 = 48 kB, S5-945 = 720 kB
• Встроенный PID-алгоритм с операциями в плавающей точке; PID-интерфейс совместим с Siemens
• Поддерживаемые инструменты программирования: S5 for Windows®, STEP5
• Онлайн-подключения: последовательный порт, Ethernet, локально (тот же ПК)
• Поддерживаемые шины / драйверы (опционально): INTERBUS, PROFIBUS DP, CAN, ASi, DeviceNet
• Поддержка стандартных multi-I/O карт и интеллектуальных интерфейсных карт шин
• Специальные инструкции для доступа к I/O-портам: DO RS 10 до DO RS 31
• Сетевые протоколы: TCP/IP, ModbusTCP, CP
• Варианты интеграции: IBH OPC Server и DLL-интерфейс для Windows-приложений
• Функция watchdog через современные платы управления шиной для сброса выходов при сбое ПК
• Установка на современных Windows ОС; версия Windows CE доступна для OEM
• Поддержка копроцессорных плат для автономного выполнения SoftPLC
