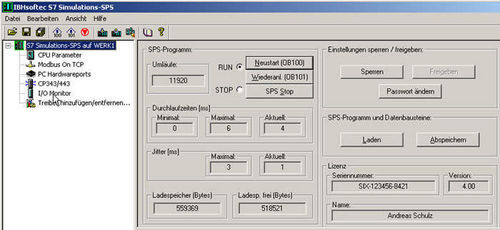

Программное обеспечение моделирования S7-Simulations-SPS

для визуализациидля программированияOPC

Описание
S7-Simulation-PLC — программный ПЛК, выполняющий программы SIMATIC S7 на ПК для разработки, тестирования и онлайн-мониторинга. Работает как аппаратный ПЛК, обеспечивая отображение состояния в реальном времени без перекомпиляции. Прямо поддерживаются инструменты программирования S7 for Windows® и STEP7.

Доступ к аппаратуре и полевой шине
S7-Simulation-PLC поддерживает доступ к аппаратным портам (примечание: доступ к аппаратным портам недоступен в Windows Vista). Интеграция полевой шины удобна, поддерживается Modbus TCP. Встроенный монитор I/O упрощает наблюдение и изменение сигналов ввода/вывода.

Методы доступа

• Последовательный порт: обмен данными через null-modem кабель.
• TCP/IP Ethernet: доступ с использованием драйвера IBHNet.
• Siemens ISO on TCP (RFC1006): онлайн-функции через этот протокол.

Интеграция и связь
Установка S7-Simulation-PLC на ПК позволяет осуществлять мониторинг процессов, эксплуатацию и управление с одного устройства. Доступ возможен через IBH OPC Server, IBHNet, RFC1006, DLL или встроенный Modbus TCP Server. Многие поставщики визуализации поддерживают встроенный Modbus TCP Server. Для быстрого обмена данными с другими Windows-приложениями предоставляется DLL.

PLC - PLC связь
Поддерживается обмен данными между несколькими ПЛК по Ethernet. S7-Simulation-PLC эмулирует процессор связи, совместимый с Siemens CP343/CP443, что позволяет реализовать Send/Receive соединения между S7-Simulation-PLC или между S7-Simulation-PLC и аппаратными ПЛК Siemens. Конфигурация выполняется с помощью инструмента STEP7 NetPro.

Поддерживаемые протоколы

• ISO on TCP PU-канал (PG, ProTool, WinCC, совместимые OPC-серверы)
• ISO on TCP Send/Receive пассивный
• ISO on TCP Send/Receive активный
• ISO on TCP Fetch/Write пассивный
• TCP Send/Receive пассивный
• TCP Send/Receive активный
• TCP Fetch/Write пассивный
• UDP Send/Receive

Примеры
Поставляются примеры и образцы для распространённых инструментов программирования, иллюстрирующие сценарии интеграции.

Технические характеристики

• Наименование продукта: S7-Simulation-PLC
• Артикул: 10110
• Цена: 299,00 EUR (без НДС)
• Поддерживаемые инструменты программирования: S7 for Windows®, STEP7
• Методы доступа: последовательный (null-modem), TCP/IP (IBHNet), Siemens ISO on TCP (RFC1006)
• Встроенные серверы/интерфейсы: Modbus TCP Server, IBH OPC Server, DLL для быстрого обмена данными
• Процессор связи: совместим с Siemens CP343/CP443
• Поддерживаемые протоколы: ISO on TCP (RFC1006), TCP/IP, UDP, Modbus TCP, IBHNet
• I/O: доступ к аппаратным портам (не доступно в Windows Vista); встроенный I/O-монитор
