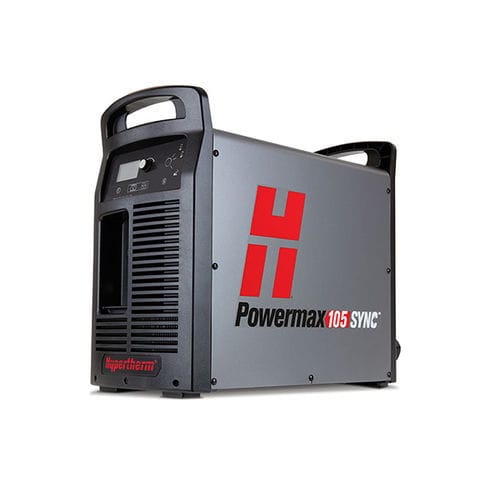

Автоматический плазменный резак Powermax105 SYNC®

автоматизированныйроботизированныйс ИБП БТИЗ

Краткое описание
Powermax105 SYNC® — профессиональная система воздушно-плазменной резки нового поколения, облегчающая резку и строжку материалов толщиной до 32 мм. Система оснащена автоматической настройкой процессов через резаки SmartSYNC® с поддержкой RFID и новым неразъемно-комплектным набором расходных деталей, позволяющим отслеживать данные об использовании. Powermax105 SYNC повышает производительность за счет сокращения простоев, оптимизации качества резки и улучшенного управления расходными деталями.

Применения

• Контактная резка — резак перемещается прямо по поверхности заготовки.
• Резка в труднодоступных местах — улучшенные возможности визуального обзора и доступа при резке в замкнутом пространстве.
• Строжка в труднодоступных местах — улучшенные возможности визуального обзора и доступа при строжке в замкнутом пространстве.
• Резка мелких деталей — узкий разрез при минимальных образованиях окалины и площади термического воздействия.
• Резка вровень — резка в непосредственной близости к базовому металлу при помощи резака с углом установки 45°.
• Строжка с максимальным снятием — интенсивное снятие металла и тяжелые операции оплавления.
• Строжка с максимальной чувствительностью — снятие металла с высокой точностью и небольшие профили строжки.
• Механизированная резка — автоматизированная резка в портативном варианте и резка на столе.

Преимущества

• Удобство использования: неразъемно-комплектные наборы расходных деталей легко распознаются по лазерной и цветовой маркировке; резаки SmartSYNC и картриджи с RFID автоматически задают правильную силу тока и режим работы; функция определения окончания срока службы расходных деталей; новый гибкий провод для ручных резаков снижает усталость оператора.
• Минимальные эксплуатационные затраты: упрощенное управление системой сокращает затраты на обучение и обслуживание; уменьшение времени простоя при замене расходных деталей; данные об использовании помогают улучшить качество резки и управление расходными деталями.
• Максимальная производительность: взаимозаменяемость резаков и картриджей для множества типов операций; оптимизированная конструкция картриджа удваивает срок службы расходных деталей при ручной резке и улучшает качество при механизированной резке; средства управления ручного резака позволяют регулировать силу тока и заменять расходные детали без подхода к источнику тока.
• Надежность: резаки SmartSYNC разработаны для жестких промышленных условий; технология SpringStart™ обеспечивает согласованный запуск; высокая надежность резаков сокращает простои.

Ключевые таблицы технических характеристик
Толщина резки
Производительность | Толщина | Скорость резки
Рекомендуемая | 32 мм | 500 мм/мин
| 38 мм | 250 мм/мин
Предельная (ручная резка) | 50 мм | 125 мм/мин
Прожиг* | 22 мм | (номинальные характеристики прожига для ручной или механизированной резки с программируемой регулировкой высоты резака)

Строжка с максимальным съемом
Толщина | Скорость съема металла | Характеристика строжки
Типичная строжка | 8,6 кг в час | 6,6 мм Г x 6,0 мм Ш

Общие технические характеристики — основные параметры
Значения входного напряжения (CSA) | 200–600 В, 3-ф., 50/60 Гц
Значения входного напряжения (CE) | 200–600 В, 3-ф., 50/60 Гц; 380–400 В, 3-ф., 50/60 Гц
Выходная мощность (кВт) | 16,8 кВт
Входной ток (CSA при 16,8 кВт) | 200/208/240/480/600 В, 3-ф.: 58/56/49/25/22 A
Входной ток (CE при 16,8 кВт) | 230/400 В, 3-ф.: 50/29 A; 380/400 В, 3-ф.: 30/28 A
Выходной ток | 30–105 А
Номинальное выходное напряжение | 160 В пост. тока
Рабочий цикл при 104 °F (CSA) | 70 % при 105 А, 240 В, 3-ф.; 80 % при 105 А, 480–600 В, 3‑ф.; 100 % при 94 А, 480–600 В, 3‑ф.; 100 % при 88 А, 240 В, 3‑ф.
Рабочий цикл при 104 °F (CE) | 80 % при 105 A, 400 В, 3‑ф.; 100 % при 94 A, 400 В, 3‑ф.; 100 % при 88 A, 230 В, 3‑ф.
Напряжение холостого хода | CSA – 300 В пост. тока; CE – 288 В пост. тока
Размеры с ручками (Г x Ш x В) | 592 мм Г; 274 мм Ш; 508 мм В
Масса с резаком 7,6 м (CSA) | 45,3 кг
Масса с резаком 7,6 м (CE) | 230–400 V, 42,7 кг; 400 V, 39,4 кг
Источник газа | чистый, сухой, обезжиренный воздух или азот
Оптимальное давление газа на входе | 7,6–8,3 бара
Минимальное давление газа на входе | 5,5 бар
Рекомендуемая скорость потока газа на входе | Резка: 260 л/мин при 5,9 бар; Строжка: 260 л/мин при 4,8 бар
Длина входящего силового кабеля | 3 м
Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)

Характеристики / спецификации технические

• Модель: Powermax105 SYNC®
• Семейство: Powermax
• Диапазон выходного тока: 30–105 А
• Выходная мощность: 16,8 кВт
• Номинальное выходное напряжение: 160 В DC
• Рекомендуемая толщина резки: до 32 мм
• Максимальная ручная толщина резки: до 50 мм
• Рабочий цикл: до 100 % в зависимости от конфигурации и напряжения
• Источник газа: чистый, сухой, обезжиренный воздух или азот
• Оптимальное давление газа: 7,6–8,3 бара
• Рекомендуемый расход газа: 260 л/мин (резка/строжка при указанных давлениях)
• Размеры: 592 мм Г x 274 мм Ш x 508 мм В
• Масса: 45,3 кг (CSA) / 42,7 кг или 39,4 кг (CE, в зависимости от напряжения)
• Длина питающего кабеля: 3 м
• Тип преобразователя: инвертор (БТИЗ)
• Электрический КПД: 91 %
• Сертификации: CSA, CE, RCM, UKCA (в зависимости от региона)
• Гарантия: источники тока — 6 лет, резаки — 1 год
