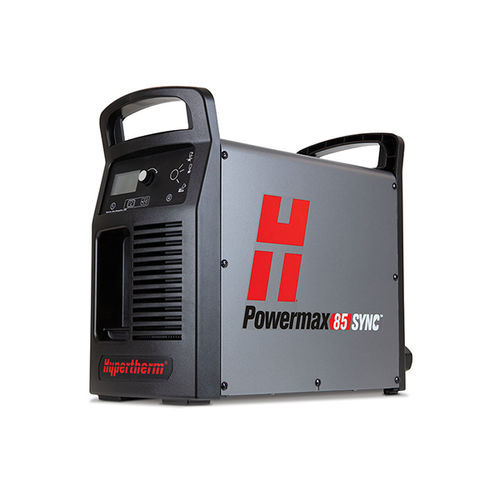

Автоматизированный плазменный резак Powermax85 SYNC®

роботизированныйавтоматическийс ИБП БТИЗ

Краткое описание
Powermax85 SYNC® — это профессиональная система воздушно-плазменной резки нового поколения, предназначенная для резки и строжки материалов толщиной до 25 мм. Система оснащена автоматической настройкой процессов при помощи резаков SmartSYNC® с поддержкой RFID и использует неразъемно-комплектные наборы расходных деталей, которые сохраняют данные об использовании, упрощают обслуживание и повышают производительность за счет сокращения простоев и оптимизации качества резки.

Применения

• Контактная резка — резак перемещается прямо по поверхности заготовки
• Резка в труднодоступных местах — улучшенный обзор и доступ при резке в замкнутом пространстве
• Строжка в труднодоступных местах — улучшенные возможности визуального обзора и доступа
• Резка мелких деталей — узкий разрез, минимальная окалина и малая площадь термического воздействия
• Резка вровень — резка близко к базовому металлу с установкой резака под 45°
• Строжка с максимальным снятием — интенсивное снятие металла и глубокие профили строжки
• Строжка с максимальной чувствительностью — высокоточное снятие металла, небольшие профили строжки
• Механизированная резка — автоматизированная резка в портативном варианте и резка на столе

Преимущества

• Удобство использования: неразъемно-комплектные наборы расходных деталей имеют лазерную и цветовую маркировку, резаки SmartSYNC и наборы с RFID автоматически устанавливают правильные параметры, функция определения окончания срока службы расходных деталей информирует об их замене, улучшенный гибкий провод снижает усталость оператора.
• Минимальные эксплуатационные затраты: проще управление системой, сокращение времени и затрат на обучение и устранение неисправностей, уменьшение простоев при замене расходных деталей, данные об использовании помогают оптимизировать качество резки и управление расходными деталями.
• Максимальная производительность: взаимозаменяемость резаков и наборов расходных деталей для различных типов работ, оптимизированная конструкция наборов увеличивает срок службы расходных деталей и поддерживает высокое качество резки, средства управления ручного резака позволяют оперативно менять силу тока и переходить между режимами.
• Надежность: резаки SmartSYNC разработаны для тяжелых промышленных условий, технология SpringStart™ обеспечивает стабильный запуск, высокая надежность резаков уменьшает простои.

Технические таблицы
Толщина резки
Производительность | Толщина | Скорость резки
Рекомендуемая | 25 мм | 500 мм/мин
  | 32 мм | 250 мм/мин
Предельная (ручная резка) | 38 мм | 125 мм/мин
Прожиг* | 20 мм |

Строжка с максимальным съемом
Толщина | Скорость съема металла | Характеристика строжки
Типичная строжка | 8,2 кг в час | 3,5 мм Г x 6,6 мм Ш

Общие технические характеристики
Значения входного напряжения: CSA: 200–480 В, 1-ф., 50/60 Гц; 200–600 В, 3-ф., 50/60 Гц. CE: 380–400 В, 3-ф., 50/60 Гц.
Выходная мощность (кВт): 12,2 кВт
Входной ток: CSA: 200/208/240/480, 1-ф. 70/68/58/29 A при 12,2 кВт; 200/208/240/480/600 В, 3-ф. 42/40/35/18/17 A при 12,2 кВт. CE: 380/400 В, 3-ф. 42/40/35/18/17 A
Выходной ток: 25–85 А
Номинальное выходное напряжение: 143 В пост. тока
Рабочий цикл при 104 °F: CSA: 60 % при 85 А, 230–600 В, 3-ф.; 60 % при 85 А, 480 В, 1-ф.; 50 % при 85 А, 240 В, 1-ф.; 50 % при 85 А, 200–208 В, 3-ф.; 40 % при 85 А, 200–208 В, 1-ф.; 100 % при 66 А, 230–600 В, 1/3-ф. CE: 60 % при 85 А, 380–400 В, 3-ф.; 100 % при 66 А, 380–400 В, 3-ф.
Напряжение холостого хода: CSA: 305 В пост. тока; CE: 270 В пост. тока
Размеры с ручками: 483 мм Г; 233 мм Ш; 430 мм В
Масса с резаком 7,6 м: CSA: 32 кг; CE: 23.5 кг
Источник газа: чистый, сухой, обезжиренный воздух или азот
Оптимальное давление газа на входе: 7,6–8,3 бара
Минимальное давление газа на входе: 5,2 бара
Рекомендуемая скорость потока газа на входе: Резка: 210 л/мин при 5,9 бара; Строжка: 210 л/мин при 4,8 бара
Длина входящего силового кабеля: 3 м
Тип источника тока: Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
Требования к приводу двигателя: 20 кВт для полного вывода 85 А
Электрический КПД: 91.9 %
Сертификаты: CSA, CE, RCM, UKCA (в зависимости от региона)
Гарантия: источники тока — 6 лет, резаки — 1 год

Caractéristiques / spécifications techniques

• Модель: Powermax85 SYNC®
• Выходной ток: 25–85 А
• Выходная мощность: 12,2 кВт
• Рекомендуемая толщина резки: 25 мм (500 мм/мин)
• Максимальная предельная толщина (ручная): 38 мм
• Номинальное выходное напряжение: 143 В DC
• Входное напряжение: CSA 200–480 В 1-ф. и 200–600 В 3-ф.; CE 380–400 В 3-ф.
• Источник газа: чистый сухой воздух или азот; давление 7,6–8,3 бар
• Размеры: 483 мм x 233 мм x 430 мм
• Масса: 23.5–32 кг в зависимости от конфигурации
• КПД: 91.9 %
• Гарантия: 6 лет на источник тока, 1 год на резаки
