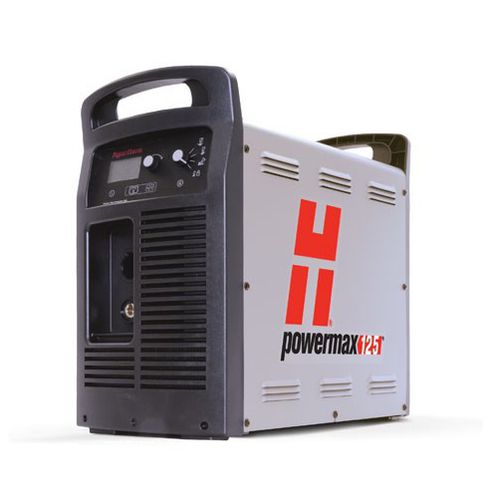

Роботизированный плазменный резак Powermax125®

автоматическийавтоматизированныйс ИБП БТИЗ

Краткое описание
Благодаря максимальной мощности и производительности воздушно-плазменной резки система плазменной резки Powermax125® обеспечивает высокую скорость резки металлов большой толщины. Система может выполнять краткосрочные циклы резки и строжки в самых сложных заданиях и обеспечивает 100 % рабочий цикл, толщину механизированного прожига 25 мм и высокую скорость снятия металла при строжке. Система поддерживает новейшие технологические разработки, включая технологию Smart Sense™, автоматически регулирующую давление газа. Резаки Duramax™ Hyamp доступны в одиннадцати вариантах, что позволяет использовать систему для ручной, механизированной и роботизированной резки и строжки, а также для резки вровень и при ограниченном доступе.

Применения

• Контактная резка: резак перемещается прямо по поверхности заготовки.
• Механизированная резка: автоматизированная портативная резка и резка на столе.
• Резка вровень: резка близко к базовому металлу с использованием резака под углом 45°.
• Резка мелких деталей: узкий разрез при минимальном образовании окалины и малой площади термического воздействия.
• Строжка с максимальной чувствительностью: снятие металла с высокой точностью для небольших профилей строжки.
• Строжка с максимальным снятием: интенсивное снятие металла, глубокие профили строжки и тяжелые операции оплавления металла.

Неподдерживаемые приложения

• Резка в труднодоступных местах (это приложение выходит за рамки стандартных возможностей данной системы).
• Строжка в труднодоступных местах.

Преимущества

• Максимальная производительность: скорость резки низкоуглеродистой стали толщиной 12 мм в пять раз выше по сравнению с кислородной резкой; превосходное качество резки и строжки сокращает время шлифования и подготовки кромок; 100 %-ный рабочий цикл максимально увеличивает продолжительность непрерывной работы; несколько исполнений резака позволяют справляться с широким диапазоном задач на одной системе.
• Простота использования для резки и строжки: технология Smart Sense™ поддерживает правильное давление газа автоматически; технология SpringStart™ обеспечивает согласованный запуск и повышенную надежность резака; контактная резка на максимальной мощности с запатентованным экраном уменьшает образование окалины.
• Более низкие эксплуатационные затраты: срок службы расходных деталей до четырех раз выше по сравнению с другими системами в данном диапазоне тока; функция определения окончания срока службы электрода предотвращает повреждение резака и заготовки.
• Разработана для тяжелых заданий: надежность Hypertherm Certified™ и высокая ударопрочность и термостойкость резаков Duramax™ Hyamp.

Особенности и технологии

• Технология Smart Sense™ автоматически регулирует давление газа для оптимальной работы.
• Резаки Duramax™ Hyamp в 11 вариантах: ручные, механизированные, роботизированные и длинные исполнения для широкого диапазона задач.
• Технология SpringStart™ обеспечивает согласованный запуск резака.
• 100 % рабочий цикл при 125 А.
• Механизированный прожиг: 25 мм.

Технические характеристики (выдержки из таблиц)
Напряжения питания и токи: 480/600 В, 3-ф., 50/60 Гц (CSA); 400 В, 3-ф., 50/60 Гц (CE); 380 В, 3-ф., 50/60 Гц (CCC). Входной ток при 21,9 кВт: для 300/400/480/600 В — 38/36/31/24 А. Выходной ток: 30–125 А. Номинальное выходное напряжение: 175 В пост. тока. Рабочий цикл при 40 °C: 100 % при 125 А. Напряжение холостого хода: 400/600 CSA: 320 В пост. тока; 380 В CCC: 290 В пост. тока; 400 В CE: 305 В пост. тока.

Габариты и масса
Размеры с ручками: 592 мм (Г) x 274 мм (Ш) x 508 мм (В). Масса с резаком 7,6 м: 480 В — 47,9 кг; 600 В — 47,5 кг; 380 В — 45,2 кг; 400 В — 48,9 кг.

Подача газа и требования
Источник газа: чистый, сухой, обезжиренный воздух или азот. Рекомендуемые расход и давление на входе: резка — 260 л/мин при 5,9 бар; строжка — 212 л/мин при 4,1 бар. Длина входящего силового кабеля: 3 м (замечание: некоторые модели CCC поставляются без сетевого кабеля). Тип источника тока: инвертор — БТИЗ (IGBT). Требования к приводу двигателя: 40 кВт для полного вывода 125 А.

Работа от двигателя-генератора (резюме таблицы)
40 кВт — выходной ток системы 125 А — производительность: Полная.
30 кВт — выходной ток 125 А — ограниченная; 30 кВт — 100 А — Полная.
25 кВт — 100 А — ограниченная.
22,5 кВт — 75 А — Полная.
20 кВт — 75 А — ограниченная; 20 кВт — 60 А — Полная.
15 кВт — 60 А — ограниченная.
12 кВт — 40 А — Полная.
10 кВт — 40 А (ограниченная) или 30 А (Полная); 8 кВт — 30 А — ограниченная.

Толщина и скорость резки
Режим резки (приведены примеры): рекомендуемая толщина — 38 мм, скорость 457 мм/мин; 44 мм — 250 мм/мин; предельная (ручная) — 57 мм при 125 мм/мин. Прожиг: 25 мм (номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака).

Строжка
Типичная строжка: скорость съема металла ~12,52 кг/ч; профиль кромки: 4,3–7,9 мм (Г) x 6,1–9,9 мм (Ш).

Сертификаты и гарантия
Сертификаты: CE, C-Tick, CU/ГОСТ, УкрСЕПРО, AAA; сертификат CSA для использования в Северной и Южной Америке и Азии (кроме Китая); CCC — для использования в Китае. Гарантия: источники тока — 6 лет, резаки — 1 год.

Характеристики / спецификации технические

• Модель: Powermax125®
• Выходной ток: 30–125 А
• Номинальное выходное напряжение: 175 В пост. тока
• Рабочий цикл: 100 % при 125 А (при 40 °C)
• Входное напряжение (CSA): 480/600 В, 3-ф., 50/60 Гц
• Входное напряжение (CE): 400 В, 3-ф., 50/60 Гц
• Входное напряжение (CCC): 380 В, 3-ф., 50/60 Гц
• Входной ток при 21,9 кВт: 300/400/480/600 В — 38/36/31/24 А
• Напряжение холостого хода: 320 В (400/600 CSA), 290 В (380 CCC), 305 В (400 CE)
• Габариты с ручками: 592 мм Г x 274 мм Ш x 508 мм В
• Масса с резаком 7,6 м: от 45,2 кг до 48,9 кг в зависимости от конфигурации напряжения
• Источник газа: чистый сухой обезжиренный воздух или азот
• Рекомендуемые параметры газа: резка 260 л/мин при 5,9 бар; строжка 212 л/мин при 4,1 бар
• Длина входящего силового кабеля: 3 м (внимание: некоторые модели CCC без кабеля)
• Тип источника тока: инвертор — IGBT
• Требования к приводу двигателя: 40 кВт для полной мощности 125 А
• Стандартные типы резаков: ручные (85° и 15°), полноразмерные механизированные резаки 180°, роботизированные и длинные исполнения, множество конфигураций кабелей и комплектов расходных деталей
• Гарантия: источники тока 6 лет; резаки 1 год
