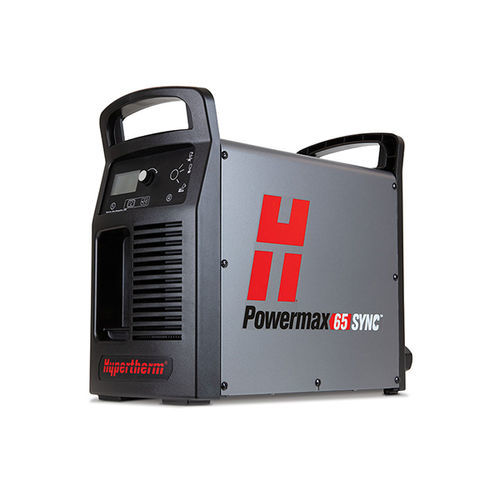

Роботизированный плазменный резак Powermax65 SYNC®

автоматизированныйдля металлас большой точностью

Краткое описание
Powermax65 SYNC® — профессиональная система воздушно-плазменной резки нового поколения, обеспечивающая упрощённое управление при резке и строжке материалов толщиной до 20 мм. Система оснащена автоматической настройкой рабочих процессов через усовершенствованные резаки SmartSYNC® с поддержкой RFID и новой платформой неразъемно-комплектных наборов расходных деталей, позволяющей контролировать данные об использовании и повышать производительность за счет сокращения простоев и оптимизации качества резки.

Применения

• Контактная резка — резак перемещается прямо по поверхности заготовки.
• Резка в труднодоступных местах — улучшенные возможности визуального обзора и доступа при резке в замкнутом пространстве.
• Строжка в труднодоступных местах — повышенная видимость и доступ при строжке в замкнутых пространствах.
• Резка мелких деталей — узкий разрез, минимальная окалина и термическое воздействие.
• Резка вровень — резка в непосредственной близости к базовому металлу с использованием резака под 45°.
• Строжка с максимальным снятием — интенсивное снятие металла, глубокие профили строжки и тяжёлые операции оплавления.
• Строжка с максимальной чувствительностью — высокоточное снятие металла, небольшие профили строжки.
• Механизированная резка — автоматизированная портативная и столовая резка.

Преимущества

• Удобство использования: неразъемно-комплектные наборы расходных деталей имеют лазерную и цветовую маркировку для простоты распределения; резаки SmartSYNC и наборы оснащены RFID для автоматической установки силы тока и режима; функция определения окончания срока службы расходных деталей; гибкий провод ручного резака для меньшей утомляемости оператора.
• Минимальные эксплуатационные затраты: упрощённое управление снижает время и расходы на обучение и обслуживание; сокращение простоев при замене расходных деталей; сбор данных об использовании наборов расходных деталей для улучшения качества резки.
• Максимальная производительность: взаимозаменяемость резаков и наборов расходных деталей для разных типов резки и строжки; оптимизированная конструкция наборов увеличивает срок службы расходных деталей при ручной резке и улучшает качество при механизированной резке; средства управления на ручном резаке позволяют регулировать ток и заменять наборы без подхода к источнику питания.
• Непревзойдённая надёжность: резаки SmartSYNC разработаны для тяжёлых промышленных условий; технология SpringStart™ обеспечивает согласованный запуск и повышенную надёжность.

Резаки и расходные детали (основные сведения)
Резаки SmartSYNC® с RFID автоматически настраивают силу тока и режим работы при объединении с неразъемно-комплектным набором расходных деталей. Наборы оптимизированы под процессы и значения тока, отличаются размерами от традиционных расходных деталей (учитывать при использовании шаблонов и инструкций). Примеры неразъемно-комплектных наборов и процесса: 65 А (Drag / Mechanized), 45 А (Drag / Mechanized), FineCut® для ручной/механизированной резки, FlushCut™ для 65 А и др.

Стандартные конфигурации (фрагмент)
Таблица стандартных конфигураций (содержит коды конфигураций и варианты длины кабелей и типов резаков):
CE — Ручной резак 75° — 7,6 м: 083356; 15,2 м: 083357
Источник тока с портом CPC и делителем напряжения — 7,6 м: 083358; 15,2 м: 083359; другие конфигурации: 083362, 083327, 083363, 083364, 083365 и т.д.
(примечание: в таблицах на странице представлены полные перечни стандартных и заказных конфигураций с артикул-номерами для выбора источников тока, резаков, кабелей и рабочих проводов).

Кабели и рабочие провода (фрагмент)
Кабели управления — длины 7,6 / 15,2 / 22,8 м; артикулы для разных типов соединений (дистанционный подвесной выключатель, ЧПУ с делителем напряжения, RS-485 и т.д.) приведены в таблице на странице.
Рабочие провода — длины 7,6 / 15,2 / 22,8 м; артикулы для ручного зажима, C-образного зажима и кольцевой клеммы также указаны в таблице.

Документы и руководства (на странице доступны)
Руководство оператора Powermax65/85/105 SYNC (русская версия), Руководство по компонентам Powermax45/65/85/105 SYNC, Safety and Compliance Manual и таблицы режимов резки (Cut Charts) — в разделе «Руководства и документы» представлены PDF-файлы и руководства для скачивания (на странице указаны названия документов и даты обновления).

Технические характеристики
Толщина резки (таблица):
Производительность — Толщина — Скорость резки
Рекомендуемая — 20 мм — 500 мм/мин
— 25 мм — 250 мм/мин
Предельная (ручная резка) — 32 мм — 125 мм/мин
Прожиг* — 16 мм

Строжка с максимальным съёмом (таблица):
Типичная строжка — 4,0 кг/ч; профиль кромки: 2,9 мм Г x 6,4 мм Ш

Общие технические характеристики (фрагмент):
Входное напряжение:
- CSA: 200–480 В, 1-ф., 50/60 Гц; 200–600 В, 3-ф., 50/60 Гц
- CE: 380–400 В, 3-ф., 50/60 Гц
Выходная мощность: 9 кВт
Входной ток (примеры): при 9 кВт — 200/208/240/480 В 1-ф.: 52/50/44/22 А; 200/208/240/480/600 В 3-ф.: 32/31/27/13/13 А; CE: 380/400 В 15.5/15 А при 9 кВт
Выходной ток: 20–65 А
Номинальное выходное напряжение: 139 В пост. тока
Рабочий цикл при 104 °F (40 °C): CSA — 50 % при 65 А (230–600 В), 40 % при 65 А (200–208 В), 100 % при 46 А (230–600 В); CE — 50 % при 65 А (380–400 В), 100 % при 46 А (380–400 В)
Напряжение холостого хода: CSA 295 В пост. тока; CE 270 В пост. тока
Размеры с ручками: 483 мм Г x 233 мм Ш x 430 мм В
Масса с резаком 7,6 м: CSA: 29 кг; CE: 24.1 кг
Источник газа: чистый, сухой, обезжиренный воздух или азот
Оптимальное давление газа на входе: 7,6–8,3 бара; минимальное давление: 5,2 бара
Рекомендуемая скорость потока газа: резка — 210 л/мин при 5,9 бара; строжка — 210 л/мин при 4,8 бара
Длина входящего силового кабеля: 3 м
Тип источника тока: Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) >Требования к приводу двигателя: 15 кВт для полного вывода 65 А >Энергоэффективность: 91.2%
Сертификаты: CSA (использование в ряде регионов), CE (Европа и др.), RCM, UKCA и др.
Гарантия: источники тока — 6 лет; резаки — 1 год

Примечания
— Неразъемно-комплектные наборы расходных деталей имеют другую геометрию по сравнению с традиционными расходными деталями — учитывать при использовании шаблонов и инструкций.
— На странице представлено полное описание опций резаков (ручные 75°/15°, механизированные 180°, роботизированные 90°/45° и удлинённые варианты), а также подробные таблицы артикулов кабелей, рабочих проводов и расходных деталей для всех конфигураций.

характеристики / spécifications techniques

• Модель: Powermax65 SYNC®
• Производитель: Hypertherm
• Выходной ток: 20–65 А
• Выходная мощность: 9 кВт
• Номинальное выходное напряжение: 139 В DC
• Рабочий цикл: до 50 % при 65 А (зависит от конфигурации и напряжения)
• Рекомендуемая толщина резки: до 20 мм (рекомендуемая), предельная ручная — до 32 мм
• Габариты (с ручками): 483 x 233 x 430 мм
• Масса: ~24.1–29 кг (в зависимости от спецификации)
• Источник газа: сжатый чистый воздух или азот; давление: оптимально 7,6–8,3 бар
• Гарантия: источник тока — 6 лет; резаки — 1 год
