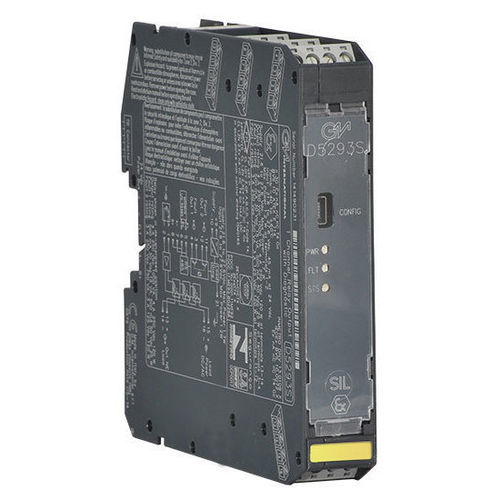

Модуль-реле DC D5293S

ACпрограммируемыйдля коммутации

D5293S - это релейный модуль, предназначенный для коммутации цепей, связанных с безопасностью, до уровня SIL 3, в отраслях с высоким уровнем риска. Он обеспечивает изоляцию между входными и выходными контактами. Он имеет два нормально разомкнутых контакта для нагрузки с нормальным напряжением (NE), чтобы отключить нагрузку по обеим линиям питания, и один размыкающий контакт для сервисных целей. Нагрузка может быть изолирована от питания по обеим полярностям. Гарантируется широкая совместимость с различными DCS/PLC: тестирование управляющих импульсов осуществляется с помощью специальной внутренней схемы, которая предотвращает мерцание контактов и светодиодов. Обеспечивается обнаружение короткого замыкания/обрыва в линии и нагрузке и контроль напряжения нагрузки как при выключенной, так и при включенной нагрузке. Информация о неисправности в полевых условиях напрямую передается в ПЛК DO, а также сообщается путем открытия выхода неисправности. Диагностические параметры программируются, а также могут контролироваться/конфигурироваться через Modbus.SIL 3 / SC 3 для нагрузок NE с драйвером NESIL 2 / SC 3 для выходов неисправностиУстановка в зоне 2/Div. 2До 5 А функционального / 6 А пускового токаОтключение нагрузки по обеим линиям питанияСовместимо с DCS/PLC импульсное тестированиеОбнаружение короткого замыкания/разрыва цепиНапряжение нагрузкиМониторинг неисправностей в полевых условиях на ПЛК DOModbus RTU RS-485 для мониторинга и конфигурацииСервисный контакт доступенИзоляция входа/выхода/питанияТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 40 мА @ 24 В (без ошибок), типичное. Рассеиваемая мощность: 1.0 Вт @ 24 В (без сбоев), типичная.Вход: 24 В пост. тока (от 21,6 до 27,6 В пост. тока), с защитой от обратной полярности. Катушки реле имеют внутреннюю защиту с помощью диодов-подавителей. Потребляемый ток: 40 мА @ 24 В пост. тока (без ошибок), типичное. Рассеиваемая мощность: 1.0 Вт @ 24 В пост. тока (без сбоев), типичная.Выход: Свободный от напряжения контакт реле 1 + 1 SPST на клеммах 13-15 и 14-16, размыкается, когда реле обесточено (безопасное состояние), замыкается в напряженном состоянии. Материал контактов: Ag-сплав (не содержит Cd), с золотым покрытием. Номинал контактов: 5 A 250 В переменного тока 1250 ВА, 5 A 250 В постоянного тока 140 Вт (резистивная нагрузка). Минимальный ток переключения контактов: 1 мА. Пусковой ток контактов: 6 A @ 24 В пост. тока, 250 В пост. тока. Отключающая способность при нагрузке постоянного и переменного тока: см. руководство по эксплуатации. Снижение тока контактов: см. руководство по эксплуатации. Механический / электрический ресурс: 5 * 10⁶ / 3 * 10⁴ операций, типичный. Время срабатывания / отпускания: 30 мс / 30 мс, типичное.Неисправность: Нагрузка и линия короткое замыкание/обрыв цепи, контроль напряжения питания. Сопротивление линии + нагрузки: программируется до 50 кОм. Ток нагрузки: программируется до 5 A. Напряжение питания нагрузки: программируется до 250 В постоянного/переменного тока. Сигнализация неисправности: свободный от напряжения контакт DPST. Номинал неисправности 1: 0.5 А 30 В переменного тока 15 ВА, 0,5 А 50 В постоянного тока 25 Вт (резистивная нагрузка). Номинал неисправности 2: 3 A 250 В переменного тока 750 ВА, 3 A 125 В постоянного тока 120 Вт (резистивная нагрузка). Время отклика: 4 с, типичное.Интерфейс Modbus: Modbus RTU RS-485 до 115,2 кбит/с для мониторинга/конфигурации/управления.Изоляция: Испытательное напряжение: Out/In 2,5 кВ; Out/Supply 2,5 кВ; Out/Fault Outs 2,5 кВ; Out/RS485 Modbus 2,5 кВ; In/Supply 500 В; In/Fault Out 1 500 В; In/Fault Out 2 2,5 кВ; In/RS485 Modbus 500 В; Supply/Fault Out 1 500 В; Supply/Fault Out 2 2,5 кВ; Supply/RS485 Modbus 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной терм. Board. Вес: около 230 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на подключение проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
