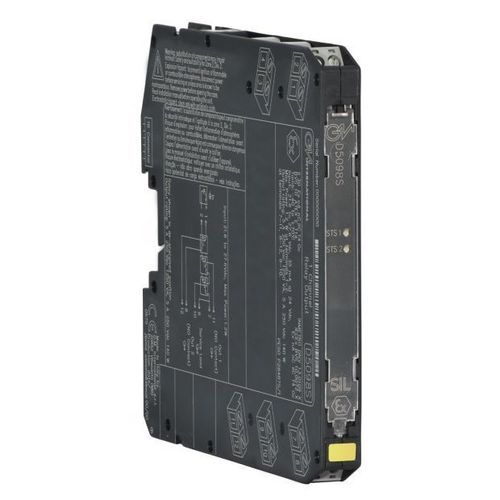

Модуль-реле AC D5098S

для коммутациидля безопасностимонтируемый на DIN-рейке

Модуль релейного выхода SIL3 для нагрузок NE 5 AРелейный модуль D5098 предназначен для коммутации цепей, связанных с безопасностью, до уровня SIL 3, в отраслях с высоким уровнем риска. Он обеспечивает изоляцию между входными и выходными контактами. В нем предусмотрены НО-контакты для двух нагрузок с нормальным напряжением (NE) и НЗ-контакты для сервисных целей. Гарантируется широкая совместимость с различными DCS/PLC: тестирование импульсов управления разрешено специальной внутренней схемой, которая предотвращает мерцание контактов и светодиодов.SIL 3 / SC 3 для NE-нагрузок с NE-драйверомУстановка в зоне 2До 5 A функциональный / 6 A пусковой токСовместимость с DCS/PLC тестирование импульсовДоступны сервисные контактыИзоляция входа/выходаТехнические характеристики:Вход: Тип: 24 В пост. тока (21,6-27,6 В пост. тока), с защитой от обратной полярности. Катушки реле имеют внутреннюю защиту с помощью диодов-подавителей.Потребляемый ток: 45 мА @ 24 В пост. тока, типичноеРассеиваемая мощность: 1.1 Вт (D5098D), @ 24 В пост. тока, типичная.Выход:Тип: 1 свободный от напряжения контакт реле SPDT, идентифицированный с выходами: Выход 1 (размыкающий контакт) клеммы 7-8 и Выход рабочей нагрузки 1 (размыкающий контакт) клеммы 7-11; 1 релейный контакт SPDT без напряжения, идентифицированный с выходами Выход 2 (размыкающий контакт) клеммы 9-10 и Выход рабочей нагрузки 2 (размыкающий контакт) клеммы 9-12 (только для D5098D). Клеммы 7-8 (выход 1) и 9-10 (выход 2, только для D5098D) разомкнуты, когда реле обесточено, и замкнуты в состоянии реле под напряжением. Выходы сервисной нагрузки (не SIL) на клеммах 7-11 и 9-12 (только для D5098D) нормально замкнуты, когда реле обесточено, разомкнуты в состоянии реле под напряжением.Материал контактов: Ag сплав (без Cd), позолоченный.Номинал контактов: 5 A 250 В переменного тока 1250 ВА, 5 A 250 В постоянного тока 140 Вт (резистивная нагрузка).Минимальный ток переключения контактов: 1 мА.Пусковой ток контактов: 6 A @ 24 В постоянного тока, 250 В переменного тока.Отключаемость нагрузки постоянного и переменного тока: см. руководство по эксплуатации.Снижение тока контактов: см. руководство по эксплуатации.Механический / электрический срок службы: 5 * 10⁶ / 3 * 10⁴ эксплуатации, типичный.Время срабатывания / отпускания: 30 мс / 20 мс, типичное.Изоляция:Испытательное напряжение: Выход/Вход 1,5 кВ; Вход/Вход 500 В; Выход/Выход 1,5 кВ.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Монтаж:Тип: DIN-рейка 35 мм, или на заказную терм. Board.Вес: около 110 гПодключение: с помощью поляризованных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG).Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
