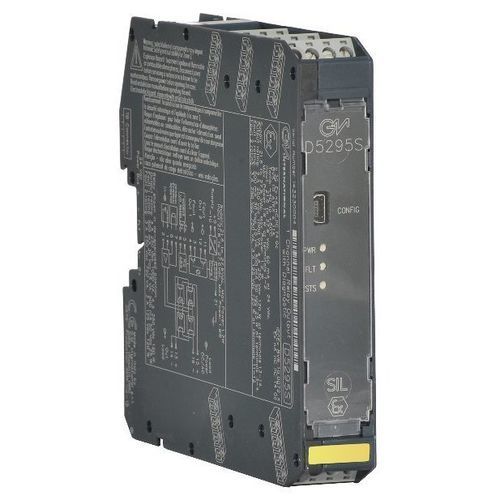

Программируемый модуль-реле D5295S

для коммутациипороговыйдля безопасности

D5295S - это релейный модуль, предназначенный для коммутации цепей, связанных с безопасностью, до уровня SIL 3, в отраслях с высоким уровнем риска. Он обеспечивает изоляцию между входными и выходными контактами. Он позволяет использовать 2+2 нормально замкнутых контакта реле, соединенных параллельно, а затем последовательно, чтобы избежать ложного срабатывания и повысить доступность процесса. Высокая эксплуатационная готовность процесса Функция безопасности SIL 3 для нормально включенных (NE) и нормально обесточенных (ND) / F&G нагрузок. Нагрузка может быть изолирована от питания по обеим полярностям. Гарантируется широкая совместимость с различными DCS/PLC: тестирование управляющих импульсов обеспечивается специальной внутренней схемой, которая предотвращает мерцание контактов и светодиодов. Обеспечивается обнаружение короткого замыкания/обрыва в линии и нагрузке и контроль напряжения нагрузки как при выключенной, так и при включенной нагрузке. Информация о неисправности в полевых условиях напрямую передается в ПЛК DO, а также сообщается путем открытия выхода неисправности. Диагностические параметры программируются, а также могут контролироваться/конфигурироваться через Modbus.SIL 3 / SC 3 для нагрузок NE/ND с драйвером ND/NESIL 2 / SC 3 для выходов неисправностиУстановка в зоне 2До 5 А функционального / 6 А пускового токаОтключение нагрузки по обеим линиям питанияВысокая доступность процесса для предотвращения ложных срабатыванийСовместимость с DCS/PLC импульсное тестированиеОпределение короткого замыкания/разрыва цепиЛиния и нагрузкаМониторинг напряжения нагрузкиМониторинг утечки на землюМониторинг целостности внутренней катушкиЗеркалирование неисправности на ПЛК DOModbus RTU RS-485 для мониторинга и конфигурированияСервисный контакт доступенИзоляция входа/выхода/питанияТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярности. Потребляемый ток: 45 мА @ 24 В (без ошибок), типичное. Рассеиваемая мощность: 1.1 Вт @ 24 В (без сбоев), типичная.Вход: 24 В пост. тока (от 21,6 до 27,6 В пост. тока), защищен от обратной полярности. Катушки реле имеют внутреннюю защиту с помощью диодов-подавителей. Потребляемый ток: 40 мА @ 24 В пост. тока (без ошибок), типичное. Рассеиваемая мощность: 1.0 Вт @ 24 В пост. тока (без сбоев), типичная.Выход: Свободный от напряжения контакт реле 2+2 SPST (2 последовательно запараллеленных контакта) на клеммах 13-15 и 14-16, разомкнут, когда реле находится под напряжением, замкнут в обесточенном состоянии. Материал контактов: Ag-сплав (не содержит Cd), с золотым покрытием. Номинал контактов: 5 A 250 В переменного тока 1250 ВА, 5 A 250 В постоянного тока 140 Вт (резистивная нагрузка). Минимальный ток переключения контактов: 1 мА. Пусковой ток контактов: 6 A @ 24 В пост. тока, 250 В пост. тока. Механический / электрический ресурс: 5 * 10⁶ / 3 * 10⁴ операций, типичный. Время срабатывания / отпускания: 30 мс / 30 мс, типичное.Неисправность: Нагрузка и линия короткое замыкание / обрыв цепи, напряжение питания и монитор утечки земли. Эквивалентный источник диагностики: когда нагрузка выключена, диагностическая схема подает сигнал: 5,5 В на обрыв, 10 мА на короткое замыкание, типично. Сопротивление линии + нагрузки: программируется до 50 кОм. Ток нагрузки: программируется до 5 A. Напряжение питания нагрузки: программируется до 250 В постоянного/переменного тока. Утечка на землю нагрузки: программируется до 3 MΩ. Сигнализация неисправности: свободный от напряжения контакт DPST. Номинал неисправности 1: 0.5 A 30 В переменного тока 15 ВА, 0,5 A 50 В постоянного тока 25 Вт (резистивная нагрузка). Номинал неисправности 2: 3 A 250 В переменного тока 750 ВА, 3 A 125 В постоянного тока 120 Вт (резистивная нагрузка). Время отклика: 4 с, типичное.Интерфейс Modbus: Modbus RTU RS-485 до 115,2 кбит/с для мониторинга/конфигурации/управления.Изоляция: Испытательное напряжение: Выход/Вход 2,5 кВ; Выход/Подача 2,5 кВ; Выход/Неисправность 2,5 кВ; Выход/RS485 Modbus 2,5 кВ; Вход/Подача 500 В; Вход/Неисправность 1 500 В; Вход/Неисправность 2 2,5 кВ; Вход/RS485 Modbus 500 В; Питание/Неисправность выхода 1 500 В; Питание/Неисправность выхода 2 2,5 кВ; Питание/RS485 Modbus 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной терм. Board. Вес: около 235 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на подключение проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
