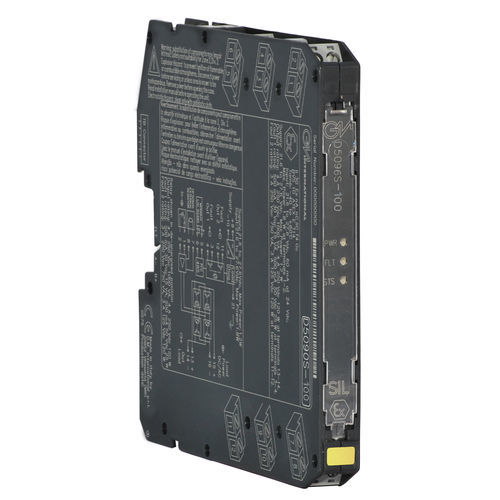

Модуль-реле для коммутации D5096S-100

для безопасностимонтируемый на DIN-рейкеизолированный

D5096S-100 — это релейный модуль, подходящий для переключения цепей, связанных с безопасностью, до уровня SIL 3 для высокорисковых отраслей. Он обеспечивает изоляцию между входными и выходными контактами. Он предоставляет 2+2 нормально открытых релейных контакта, соединенных параллельно, а затем последовательно, чтобы избежать ложных срабатываний и увеличить доступность процесса. Доступна функция безопасности SIL 3 для нормально включенных (NE) нагрузок и SIL 2 для нормально отключенных (ND) / F&G нагрузок. Нагрузка может быть изолирована от источника питания на обеих полярностях. Гарантируется широкая совместимость с различными DCS/PLC: тестирование импульсов управления разрешено специальной внутренней схемой, которая предотвращает мерцание контактов и светодиодов. Обеспечивается обнаружение короткого замыкания/разрыва линии и нагрузки, а также мониторинг напряжения нагрузки как при выключенной, так и при включенной нагрузке. Ошибка на месте напрямую отображается на PLC DO путем открытия входа и также сообщается путем открытия выхода ошибки. Техника зеркалирования ошибок гарантирует широкую совместимость с картами PLC DO. - SIL 3 / SC 3 для NE нагрузок с NE драйвером - SIL 2 / SC 3 для ND нагрузок с ND драйвером - Установка в зоне 2 - До 5 A функциональный / 6 A пусковой ток - Отключение нагрузки доступно на обеих линиях питания - Высокая доступность процесса для предотвращения ложных срабатываний - Совместимость с тестированием импульсов DCS/PLC - Обнаружение короткого замыкания/разрыва линии и нагрузки - Мониторинг напряжения нагрузки - Универсальное зеркалирование ошибок на месте на PLC DO - Доступен сервисный контакт - Изоляция входа/выхода/питания Технические характеристики: - Питание: 24 Vdc номинальное (18 до 30 Vdc), защита от обратной полярности. Потребление тока: 15 мА при 24 Vdc, типичное. Рассеяние мощности: 0,35 Вт при 24 Vdc, типичное. - Вход: 24 Vdc номинальное (21,6 до 27,6 Vdc), защита от обратной полярности. Релейные катушки защищены внутренними подавляющими диодами. Потребление тока: 45 мА при 24 Vdc, типичное. Рассеяние мощности: 1,1 Вт при 24 Vdc, типичное. - Выход: Без напряжения 2+2 SPST релейный контакт (2 параллельных контакта в серии) на клеммах 7-11 и 8-12, закрывается при включении реле, открывается при отключении. Материал контакта: сплав Ag (без Cd), позолоченный. Номинальная мощность контакта: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 Вт (резистивная нагрузка). Минимальный ток переключения: 1 мА. Пусковой ток: 6 A при 24 Vdc, 250 Vac. Механическая/электрическая жизнь: 5 * 10⁶ / 3 * 10⁴ операций, типичное. Время срабатывания/освобождения: 30 мс / 30 мс, типичное. - Ошибка: Короткое замыкание/разрыв линии и нагрузки, мониторинг напряжения питания. Линия/нагрузка выключена ок: 25 Ω ≤ сопротивление ≤ 19 кΩ, типичное. Ошибка линии/нагрузки выключена: сопротивление ≤ 15 Ω или ≥ 21 кΩ, типичное. Линия/нагрузка включена ок: 15 мА rms ≤ ток ≤ 5 A rms, типичное. Ошибка линии/нагрузки включена: ток ≤ 5 мА rms или ≥ 6 A rms, типичное. Напряжение питания нагрузки ок: ≥ 20 Vdc/Vac, типичное. Ошибка напряжения питания нагрузки: ≤ 5 Vdc/Vac, типичное. Сигнализация ошибки: без напряжения NE SPST оптосвязанный транзистор с открытым коллектором (выход отключен в случае ошибки). Зеркалирование ошибки: открытие входа (импеданс > 1 MΩ). Оценка ошибки: 100 мА при 35 Vdc. Падение напряжения на выходе ошибки: < 1 В. Время отклика: 0,5 с, типичное. - Изоляция: Испытательное напряжение: Выход/Вход 1,5 кВ; Выход/Питание 1,5 кВ; Выход/Ошибка 1,5 кВ; Вход/Питание 500 В; Вход/Ошибка 500 В; Питание/Ошибка 500 В. - Условия окружающей среды: Рабочая температура: –40 до +70 °C. Температура хранения: -45 до +80 °C. - Монтаж: DIN-рейка 35 мм, с или без шины питания или на пользовательской плате. Вес: около 125 г. Подключение: через поляризованные разъемные винтовые клеммы для проводов до 2,5 мм² (13 AWG). Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм. - Каналы: 1 - Статус: АКТИВЕН
