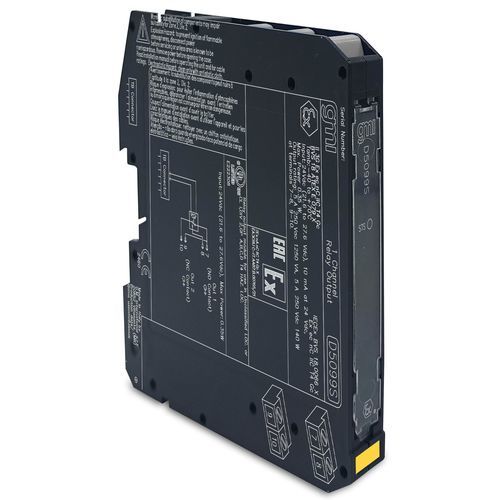

Модуль-реле DC D5099S

ACактивациидля коммутации

D5099S - это релейный модуль, который обеспечивает контакт SPDT (однополюсный двухпозиционный), изолированный от входа. Он предназначен для использования с нагрузками 5 А и подходит для установки в опасных зонах Zone 2/Div. 2. Совместимость с определенными DO-картами с импульсным тестированием должна быть проверена. - Установка в Zone 2/Div. 2 - До 5 А рабочий / 6 А пусковой ток - Доступны контакты NO (нормально открытый) и NC (нормально закрытый) - Низкий ток активации катушки (< 10 мА) - Изоляция вход/выход Вход: - Тип: номинальное 24 В DC (21,6 до 27,6 В DC). Катушки реле защищены внутренними подавляющими диодами. - Потребление тока: 10 мА @ 24 В DC, типично. - Рассеяние мощности: 0,24 Вт @ 24 В DC, типично. Выход: - Тип: безнапряженный релейный контакт SPDT: контакт NO на клеммах 7-8 и контакт NC на клеммах 9-10. Клеммы 7-8 (NO) открыты, когда реле не активировано, закрыты, когда активировано. Клеммы 9-10 (NC) закрыты, когда реле не активировано, открыты, когда активировано. - Материал контакта: сплав Ag (без Cd), позолоченный. - Номинальная мощность контакта: 5 А 250 В AC 1250 ВА, 5 А 250 В DC 140 Вт (резистивная нагрузка). - Минимальный ток переключения контакта: 1 мА. - Пусковой ток контакта: 6 А @ 24 В DC, 250 В AC. - Способность разрыва нагрузки DC и AC: см. руководство по эксплуатации. - Механическая / электрическая долговечность: 5 × 10⁶ / 3 × 10⁴ операций, типично. - Время срабатывания / отпускания: 6 мс / 12 мс, включая время отскока контакта, типично. Изоляция: - Испытательное напряжение: выход/вход 1,5 кВ. Условия окружающей среды: - Рабочая температура: –40 до +70 °C. - Температура хранения: –45 до +80 °C. Монтаж: - Тип: на индивидуальной клеммной плате. - Вес: около 100 г. - Подключение: через поляризованные разъемные винтовые клеммные блоки для подключения до 2,5 мм² (13 AWG). - Размеры: ширина 12,5 мм, глубина 123 мм, высота 120 мм. Статус: АКТИВЕН Каналы: 1 Технические характеристики / Особенности: - Релейный модуль для нагрузок 5 А - Релейный контакт SPDT, изолированный от входа - Установка в Zone 2/Div. 2 - До 5 А рабочий / 6 А пусковой ток - Доступны контакты NO и NC - Низкий ток катушки (<10 мА) - Изоляция вход/выход - Рабочая температура: –40 до +70 °C - Размеры: 12,5 x 123 x 120 мм - Вес: ~100 г
