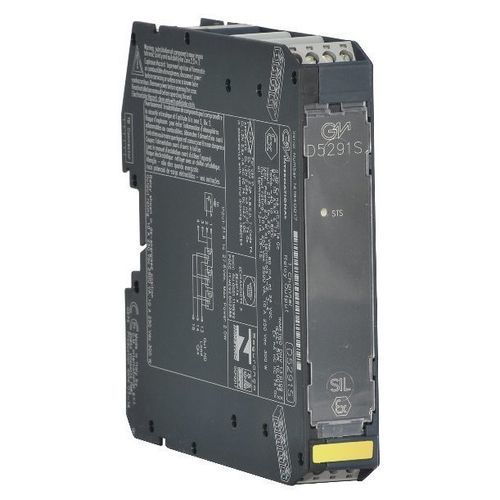

Модуль-реле AC D5291S

для коммутациидля безопасностимонтируемый на DIN-рейке

D5291 - это релейный модуль, предназначенный для коммутации цепей, связанных с безопасностью, до уровня SIL 3, в отраслях с высоким уровнем риска. Он обеспечивает изоляцию между входными и выходными контактами. В нем имеются НО и НЗ контакты для нормально обесточенных (НД) нагрузок, с нормально обесточенной или нормально включенной катушкой, а также контакт для сервисного обслуживания. Гарантируется широкая совместимость с различными DCS/PLC: тестирование управляющих импульсов обеспечивается специальной внутренней схемой, которая предотвращает мерцание контактов и светодиодов. Этот релейный модуль не подходит для приложений с низким потреблением тока (межсистемная сигнализация, управление светодиодами и т.д.).SIL 3 / SC 3 для нагрузок ND с драйвером ND/NEУстановка в зоне 2/Div. 2До 10 A функциональный / 16 A пусковой токСовместимость с DCS/PLC тестирование импульсовСервисный контакт имеетсяИзоляция входа/выходаТехнические характеристики:Вход: Тип: 24 В пост. тока (21,6-27,6 В пост. тока), с защитой от обратной полярности. Катушки реле имеют внутреннюю защиту с помощью диодов-подавителей.Потребляемый ток: 60 мА @ 24 В пост. тока, типичное.Рассеиваемая мощность: 1.5 Вт @ 24 В пост. тока, типичная.Выход:Тип: Свободный от напряжения контакт реле SPDT. Клеммы 13-14 размыкаются, когда реле обесточено, замыкаются в напряженном состоянии. Клеммы 13-15 замыкаются, когда реле обесточено, размыкаются в запитанном состоянии.Материал контактов: Сплав Ag (не содержит Cd) или AgSnO2.Номинал контактов: 10 A 250 В переменного тока 2500 ВА, 10 A 250 В постоянного тока 300 Вт (резистивная нагрузка).Пусковой ток контактов: 16 A @ 24 В постоянного тока, 250 В переменного тока.Минимальный ток переключения контактов: 100 мА.Отключающая способность нагрузки постоянного и переменного тока: см. руководство по эксплуатации.Механический / электрический ресурс: 10 * 10⁶ / 5 * 10⁴ эксплуатации, типичный.Время срабатывания / отпускания: 40 / 25 мс, типичное.Изоляция:Испытательное напряжение: вход/выход 2,5 кВ.Условия окружающей среды:Рабочая температура: от -40 до +60 °C.Температура хранения: от -45 до +80 °C.Монтаж:Тип: DIN-рейка 35 мм, или на заказную терм. Вес: около 165 г.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
