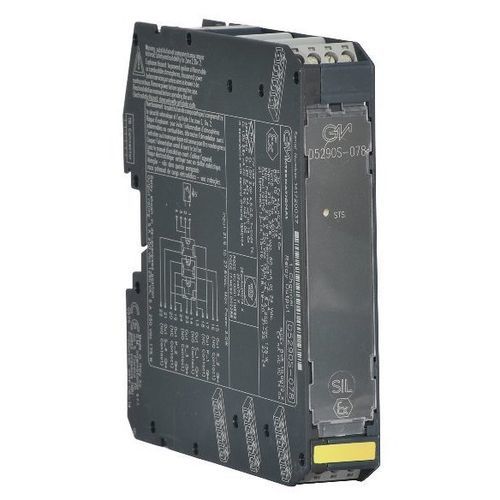

Модуль-реле AC D5290S-078

для коммутациидля безопасностимонтируемый на DIN-рейке

D5290-078 - это релейный модуль, предназначенный для коммутации цепей, связанных с безопасностью, до уровня SIL 3, в отраслях с высоким уровнем риска. Он обеспечивает изоляцию между входными и выходными контактами. Он обеспечивает до четырех нормально разомкнутых и двух нормально замкнутых контактов, которые могут быть подключены извне для нескольких нормально включенных (NE) или нормально обесточенных (ND) нагрузок, с отключением одной или обеих линий питания, а также дополнительных сервисных нагрузок. Гарантируется широкая совместимость с различными DCS/PLC: тестирование управляющих импульсов обеспечивается специальной внутренней схемой, которая предотвращает мерцание контактов и светодиодов. Этот релейный модуль не подходит для приложений с низким потреблением тока (межсистемная сигнализация, управление светодиодами и т. д.).SIL 3 / SC 3 для нагрузок NE/ND с драйвером NE/NDУстановка в зоне 2/Div. 2До 5 А функционального / 8 А пускового токаОтключение нагрузки по обеим линиям питанияСовместим с импульсным тестированием DCS/PLCВозможность подключения сервисного контактаМного контактов (до 4 NE или 2 ND нагрузок)Изоляция входа/выходаТехнические характеристики:Вход:Напряжение: 24 В пост. тока (21,6-27,6 В пост. тока), защита от обратной полярности. Катушки реле имеют внутреннюю защиту с помощью диодов-подавителей.Потребляемый ток: 60 мА @ 24 В пост. тока, типичное.Рассеиваемая мощность: 1.5 Вт @ 24 В пост. тока, типичная.Выход:Тип: 2 свободных от напряжения SPDT (= размыкающий контакт + параллель из 2 размыкающих контактов) реле с выходами: Out S_1 & Out P_1 и Out S_3 & Out P_2; 2 свободных от напряжения релейных контакта SPST (NO), идентифицированных с: Выход S_2 и Выход S_4. Клеммы 13-14 (Out S_1), 15-16 (Out S_2), 21-22 (Out S_4) и 23-24 (Out S_3): разомкнуты, когда реле обесточено, замкнуты в состоянии реле под напряжением. Клеммы 17-18 (выход P_1) и 19-20 (выход P_2): замкнуты, когда реле обесточено, разомкнуты в состоянии реле под напряжением. Материал контактов: Ag-сплав (не содержит Cd) или AgSnO2.Номинал контактов: 5 A 250 В переменного тока 1250 ВА, 5 A 250 В постоянного тока 175 Вт (резистивная нагрузка).Пусковой ток контактов: 8 A @ 30 В постоянного тока, 250 В переменного тока.Минимальный ток переключения контактов: 100 мА.Отключающая способность нагрузки постоянного и переменного тока: см. руководство по эксплуатации.Механический / электрический ресурс: 10 * 10⁶ / 5 * 10⁴ эксплуатации, типичный.Время срабатывания / отпускания: 55 мс / 25 мс, типичный.Изоляция:Тип: Вход/Все выходы 2,5 кВ; Выход S_1 & Выход P_1/Out S_3 & Out P_2, Out S_2, Out S_4 500 В; Out S_3 & Out P_2/Out S_2, Out S_4 500 В; Out S_2/Out S_4 500 В.Условия окружающей среды:Рабочая температура: от -40 до +60 °C.Температура хранения: от -45 до +80 °C.Монтаж:Тип: DIN-рейка 35 мм, или на заказную терм. Вес: около 145 г.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
