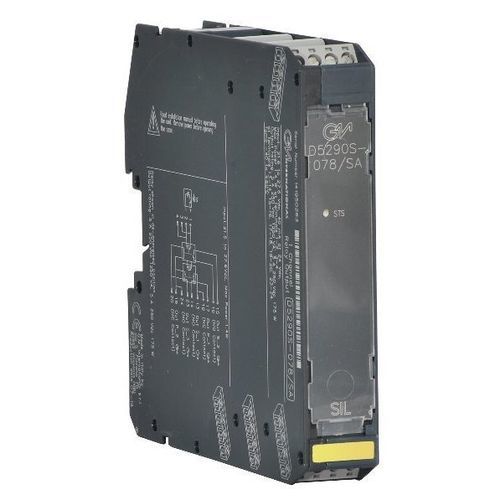

Модуль-реле AC D5290S-078/SA

для коммутациидля безопасностимонтируемый на DIN-рейке

Модуль релейного выхода SIL3 для нагрузок 5 A NE/NDРелейный модуль D5290-078/SA предназначен для коммутации цепей, связанных с безопасностью, до уровня SIL 3, в отраслях с высоким уровнем риска. Он обеспечивает изоляцию между входными и выходными контактами. Он обеспечивает до четырех нормально разомкнутых контактов и двух нормально замкнутых контактов, которые могут быть подключены извне для нескольких нормально включенных (NE) или нормально обесточенных (ND) нагрузок, с отключением одной или обеих линий питания, а также для дополнительных сервисных нагрузок. Совместимость с конкретными картами DO с импульсным тестированием должна быть проверена. Данный релейный модуль не подходит для приложений с низким потреблением тока (межсистемная сигнализация, управление светодиодами и т. д.).SIL 3 / SC 3 для нагрузок NE/ND с драйвером NEДо 5 А функционального / 8 А пускового токаОтключение нагрузки по обеим линиям питанияДоступны сервисные контактыМножество контактов (до 3 нагрузок NE)Изоляция входа/выходаСтатус: АКТИВКаналы: 1ВходНапряжение24 В пост. тока (от 21,6 до 27,6 В пост. тока), с защитой от обратной полярности. Катушки реле имеют внутреннюю защиту с помощью диодов-подавителей.Потребляемый ток40 мА @ 24 В пост. тока, типичный.Рассеиваемая мощность1,0 Вт @ 24 В пост. тока, типичный.ВыходТип2 свободных от напряжения SPDT (= НО контакт + 1 или 2 параллельных НЗ контакта) контакта реле, идентифицированных с выходами: Out S_1 & Out P_1 (1NC) и Out S_3 & Out P_2 (2 NC); 1 свободный от напряжения релейный контакт SPST (NO), идентифицированный с: Выход S_2. Клеммы 13-14 (Out S_1), 15-16 (Out S_2) и 23-24 (Out S_3): разомкнуты, когда реле обесточено, замкнуты в состоянии реле под напряжением. Клеммы 17-18 (выход P_1) и 19-20 (выход P_2): замкнуты, когда реле обесточено, разомкнуты в состоянии реле под напряжением.Материал контактовАнглийский сплав (без Cd).Номинальная мощность контактов5 A 250 В переменного тока 1250 ВА, 5 A 250 В постоянного тока 175 Вт (резистивная нагрузка).Пусковой ток контактов8 A @ 30 В пост. тока, 250 В пост. тока.Минимальный ток переключения контактов100 мА.Отключающая способность при нагрузке постоянного и переменного токаСм. руководство по эксплуатации.Механический / электрический ресурс10 * 10⁶ / 5 * 10⁴ операций, типичный.Время срабатывания / отпускания7 мс / 8 мс, типичный.Тип изоляцииВход/все выходы 2,5 кВ; выход S_1 и выход P_1/выход S_3 и выход P_2, выход S_2 500 В; выход S_3 и выход P_2/выход S_2 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +60 °C.Температура хранения в пределах от -45 до +80 °C.Тип монтажаDIN-рейка 35 мм.Вес около 145 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).РазмерыШирина 22,5 мм, Глубина 123 мм, Высота 120 мм.Сертификация: ЭМС (Евразийское сообщество), морская (DNV-GL, KR), SIL (TUV SUD)Декларации соответствия: Декларация соответствия ЕС для реле D5000 для безопасной зоны, Декларация соответствия G3Технические характеристики:Входное напряжение: 24 В пост. тока (от 21,6 до 27,6 В пост. тока)Потребляемый ток: 40 мА @ 24 В пост. токаРассеиваемая мощность: 1.0 Вт @ 24 В пост. токаКонтакты реле: До 4 НО и 2 НККонтактный номинал: 5 A 250 Vac / 5 A 250 VdcКонтактный пуск: 8 AMМин. ток переключения: 100 mAИзоляция: Вход/Все выходы 2,5 кВРабочая температура: от -40 до +60 °CМонтаж: DIN-рейка 35 ммВес: ~145 гГабариты: 22.5 x 123 x 120 мм
