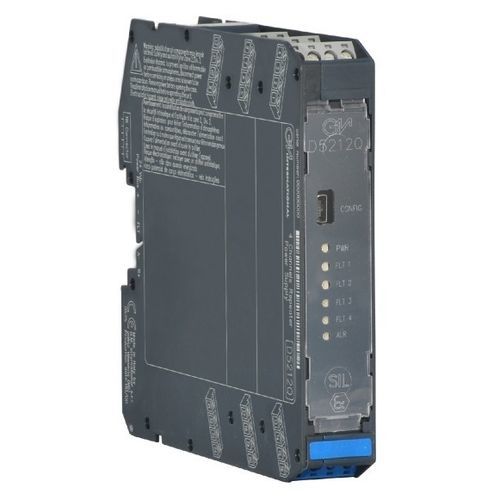

M-Bus адаптер для опасных зон D5212Q

RS-485для интерфейсатока

Модуль Repeater Power Supply D5212 представляет собой аналоговый входной интерфейс с высокой степенью защиты, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, в отраслях с высокой степенью риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные активные или пассивные датчики 0/4-20 мА, расположенные в опасной зоне, и повторяет ток в плавающей цепи для управления нагрузками в безопасной зоне. Модуль полностью конфигурируется для обеспечения мультиплексирования входов/выходов, масштабирования, дублирования, инвертирования и уточнения входов (сложение, вычитание, выбор низкого/высокого уровня). Дополнительный контакт сигнализации может быть (де-)активирован по программируемым точкам срабатывания входа, включая гистерезис и задержки. Конфигурационные и диагностические параметры программируются и могут контролироваться/устанавливаться через Modbus.SIL 2 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. активно-пассивный вход 20/4-20 мА, исходный выходДублирование/инверсия/масштабирование выходаВходные операции (sum, dif, max, min) доступныВход и выход защищены от короткого замыканияОбнаружение неисправности вне диапазонаВыход тревоги с задаваемыми пользователем точками отключенияModbus RTU RS-485 для мониторинга и конфигурацииПолностью программируемые рабочие параметрыВысокая точность, управляемый мкФ АЦП преобразовательТрехпортовая изоляция, вход / выход / питаниеВысокая плотность, четыре канала на блокТехнические характеристики:Питание: 24 В пост. тока (от 21,5 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 200 мА @ 24 В пост. тока с 20 мА на входе/выходе, типичный. Рассеиваемая мощность: 2,75 Вт @ 24 В пост. тока с 20 мА на входе/выходе, типичная.Вход: 0/4...20 мА (ограничение тока по 2 проводам Tx ≈ 25 мА) или входы с отдельным питанием (только для каналов 1 и 2). Линейное напряжение передатчика: типичное 14,5 В, минимальное 14,0 В, @ 20 мА. Время интегрирования: 500 мс.Выход: 0/4 - 20 мА, при макс. 300 Ω в режиме источника нагрузки, ток ограничен ≈ 25 мА. Время отклика: 100 мс (изменение шага от 10 до 90 %).Сигнализация: Диапазон точки срабатывания в пределах номинальных значений входного датчика. Время задержки включения-выключения: от 0 до 1000 с, шаг 100 мс. Гистерезис: в пределах номинальных значений входного датчика. Выход: фотоМОП SPST без напряжения: 100 мА, 60 В пост. тока (падение напряжения ≤ 1 В).Интерфейс Modbus: Modbus RTU RS-485 до 57,6 кбит/с для мониторинга/конфигурации/управления.Входные характеристики: Ref. Условия: 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C. Точность калибровки: ≤ ± 0,05 % FSR. Точность линейности: ≤ ± 0,05 % FSR. Влияние температуры: ≤ ± 0,01 % входного FSR при изменении на 1 °C. Характеристики аналогового выхода: Ref. Условия: 24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C. Точность калибровки: ≤ ± 0,05 % FSR. Точность линейности: ≤ ± 0,05 % FSR. Влияние температуры: ≤ ± 0,005 % выходного FSR при изменении на 1 °C. Изоляция: Испытательное напряжение: I.S. In/Out 1,5 кВ; I.S. In/Supply 1,5 кВ; Out/Supply 500 В; I.S. In/Alarm 1,5 кВ; Supply/Alarm 500 В; Out/Alarm 500 В.Описание безопасности: Оборудование: Сопутствующее оборудование и неискрящее электрооборудование. Параметры безопасности: Uo = 24,1 В, Io = 86 мА, Po = 516 мВт на клеммах 13-14, 15-16, 17-18, 19-20. Uo = 1,1 В, Io = 56 мА, Po = 16 мВт на клеммах 21-22, 23-24. Ui = 30 В на клеммах 21-22, 23-24. Ii = 128 мА на клеммах 21-22, 23-24. Ci = 2,1 нФ, Li = 0 нГ на клеммах 21-22, 23-24. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказную плату. Плата. Вес: около 120 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.
