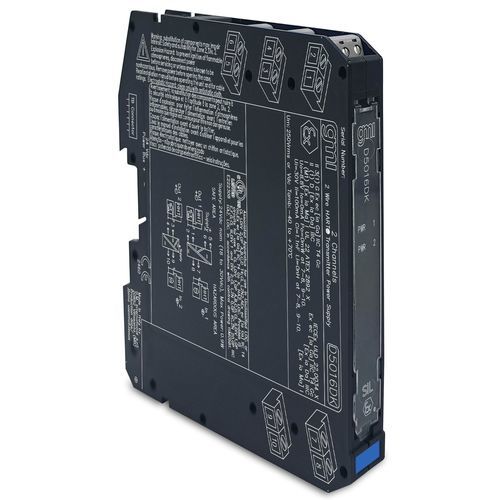

M-Bus адаптер SIL 3 D5016DK

токасвязнойдля интерфейса

Модуль Current Repeater D5016 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для отраслей с высоким уровнем риска. Он повторяет 2-проводной активный входной токовый сигнал 4-20 мА в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Источник-Сток ВыходHART® совместимыйВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокСтатус: ACTIVПолитика жизненного цикла продукта: ENКаналов: 2Технические данныеНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиТокопотребление31 мА @ 24 В пост. тока при выходе 20 мА, типовое.Рассеиваемая мощность1,80 Вт @ 24 В пост. тока при выходе 20 мА на нагрузке 250 Ом и выходном питании 24 В пост. тока для моделей с поглотителем, типовое.Тип входа4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 7 В), диапазон показаний 0 - 22 мА.Импеданс HART225 Ω, типовой.Тип выхода4 - 20 мА.Диапазон напряжения на выходе от 2 до 30 В.Диапазон нагрузки0 - 500 Ω, с обычным входом Tx 250 Ω nom (160 - 500 Ω), с интеллектуальным входом Tx.Ограничение тока24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мА.Время отклика20 мс (от 10 до 90 % изменения шага).ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 20 мкА.Влияние температуры≤ ± 2 мкА/°C.ИзоляцияИспытательное напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыПределы температуры эксплуатации -40 до +70 °C.Температура хранения - от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 8,8 В, Io = 0 мА, Po = 0 мВт на клеммах 7-8, 9-10 Ui = 30 В, Ii = 100 мА, Ci = 1,1 нФ, Li = 0 нГ на клеммах 7-8, 9-10МонтажТипDIN-рейка 35 мм, с шиной питания или без нее или на заказной терм. Вес около 135 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.СертификатыATEX: Английский сертификат UL ATEX серии D5016 (Европа, UL 22 ATEX 2892X, UL, 2022-12-19)Ex: Сертификат D5000 CCC для Китая (Китай, 2020322316000978, NEPSI, 2025-06-23)Ex: Сертификат EAC Ex для серии D5000 (Евразийское сообщество, ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex: UL-cUL D5016 Divisions and Zones (Северная Америка, E222308-20221220, UL, 2022-12-28)IECEx: UL IECEx D5016 Series English Certificate (Международный, IECEx ULD 22.0034X, UL, 2022-12-19)SIL: TUV IT 25 SIL 0609 A SIL Certificate Summary (Международный, TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Декларации о соответствииЕвропейская декларация о соответствии D5016Декларация о соответствии G3Характеристики / технические характеристикиМодель: D5016DKКаналов: 2Вход: 4-20 мА, совместим с HARTВыход: 4-20 мА, источник-стокИзоляция: Трехпортовая (вход/выход/питание)Монтаж: DIN-рейка 35 ммРабочая температура: от -40 до +70 °Габариты: 12.5 x 123 x 120 ммВес: около 135 гСертификации: ATEX, IECEx, SIL3, UL, CCC, EAC
