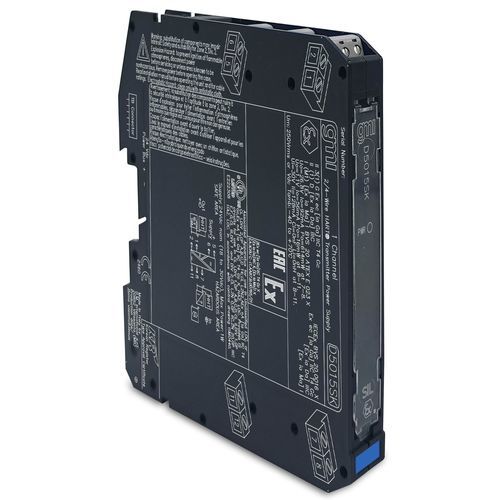

Связной M-Bus адаптер D5015SK

для интерфейсатокаATEX

Модуль Repeater Power Supply D5015 представляет собой аналоговый входной интерфейс с высокой степенью защиты, подходящий для приложений, требующих уровня SIL 2 в системах безопасности для отраслей с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные активные или пассивные датчики 4-20 мА, расположенные в опасной зоне, и повторяет ток в плавающей цепи для управления нагрузкой в безопасной зоне. Схема позволяет передавать двунаправленные сигналы связи для устройств HART®.SIL 2 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Активно-пассивный вход, выход Source-SinkHART® совместимыйВход и выход защищены от короткого замыканияВысокая точностьТрехпортовая изоляция, вход/выход/питаниеНапряжение24 В пост. тока (18-30 В пост. тока), защита от обратной полярностиПотребляемый ток40 мА @ 24 В пост. тока с выходом 20 мА, типичный.Рассеиваемая мощность1,0 Вт @ 24 В пост. тока с выходом 20 мА, типичная.ВходТип4 - 20 мА (2 провода Tx ограничены по току ≈ 25 мА), диапазон показаний 0 - 24 мА.Напряжение линии передатчика16,5 В минимум @ 20 мА.ВыходТип4 - 20 мА, на макс. 600 Ω нагрузки в режиме источника; V мин. 2 V @ 0 Ω нагрузки V макс. 30 В в режиме стока (макс. сопротивление нагрузки 600 Ом), ток ограничен ≈ 25 мА.Время отклика5 мс.ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 10 мкА.Влияние температуры≤ ± 2 мкА/°C.Испытательное напряжение изоляцииI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 26,8 В, Io = 92 мА, Po = 614 мВт на клеммах 7-8. Uo = 1,1 В, Io = 56 мА, Po = 16 мВт на клеммах 8-11. Ui = 30 В, Ii = 128 мА, Ci = 0 нФ, Li = 0 нГ на клеммах 8-11. Um = 250 В или В пост. тока, -40 °C ≤ Ta ≤ 70 °C.МонтажТипDIN-рейки 35 мм, с шиной питания или без нее или на заказной терм. Вес около 130 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1Политика жизненного цикла продукта: ENСертификации: ATEX, EMC, Ex, IECEx, Maritime, Metrological, SILДокументация в наличии: Datasheet, Instruction Manual, Safety Manual, Control Drawing, Declarations of ConformityCompatible with D5000 Series accessoriesTechnical Specifications:Voltage: 24 Vdc nom (18 to 30 Vdc)Current Consumption: 40 мА @ 24 В пост. тока с выходом 20 мАРассеиваемая мощность: 1.0 Вт @ 24 В пост. тока с выходом 20 мАТип входа: 4 - 20 мА (2 провода Tx ограничены по току ≈ 25 мА)Напряжение сети передатчика: 16,5 В минимум @ 20 мАТип выхода: 4 - 20 мА, макс. 600 Ω нагрузки в режиме источникаВремя отклика: 5 мсТочность калибровки: ≤ ± 20 мкАлинейность: ≤ ± 10 мкАтемп. влияние: ≤ ± 2 мкА/°CТест. напряжение: I.S. In/Out 2.5 кВ; I.S. In/Supply 2.5 кВРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 130 гРазмеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм
