M-Bus адаптер SIL 3 D5016SS

связнойдля интерфейсатока

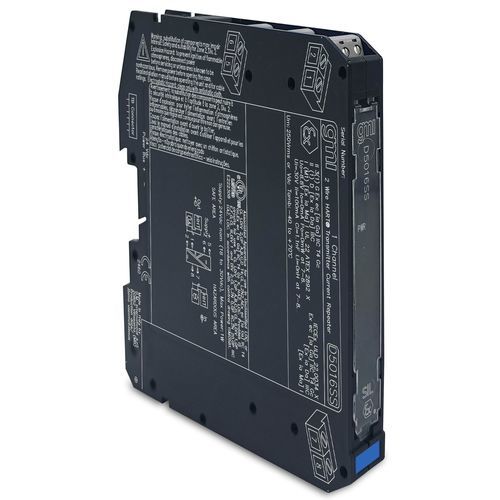

Модуль Current Repeater D5016 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для отраслей с высоким уровнем риска. Он повторяет 2-проводной активный входной токовый сигнал 4-20 мА в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Источник-Сток ВыходHART® совместимыйВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение питания24 В пост. тока (18-30 В пост. тока), с защитой от обратной полярностиПотребление тока33 мА @ 24 В пост. тока с выходом 20 мА, типичное.Рассеиваемая мощность0.90 Вт @ 24 В пост. тока при выходе 20 мА на нагрузку 250 Ом и выходном питании 24 В пост. тока для моделей с поглотителем, типовое.Тип входа4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 7 В), диапазон показаний 0 - 22 мА.Импеданс HART225 Ω, типовое.Тип выхода4 - 20 мА.Диапазон напряжения на выходе2 - 30 В.Диапазон нагрузки0 - 500 Ω, при обычном входе Tx 250 Ω номинал (160 - 500 Ω), при интеллектуальном входе Tx.Ограничение тока24 мА (нагрузка до 450 Ω) ≤ максимальный ток ≤ 26 мА.Время отклика20 мс (изменение шага от 10 до 90 %).ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 20 мкА.Точность линейности≤ ± 20 мкА.Влияние температуры≤ ± 2 мкА/°C.ИзоляцияТестовое напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыОперационная температураТемпературные пределы -40 до +70 °C.Температура хранения - от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 8,8 В, Io = 0 мА, Po = 0 мВт на клеммах 7-8, 9-10 Ui = 30 В, Ii = 100 мА, Ci = 1,1 нФ, Li = 0 нГ на клеммах 7-8, 9-10МонтажТипDIN-рейка 35 мм, с шиной питания или без нее или на заказной терм. Вес около 115 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1Технические характеристики / особенности:SIL 3 / SC 3 сертифицированВход из зоны 0/Раздел 1Установка в зоне 2/Раздел 24-20 мАИсточник-стокВыходHART® совместимВысокая точностьТрехпортовая изоляция: Вход/выход/питаниеВысокая плотность: два канала на блокНапряжение: 24 В пост. тока ном. (от 18 до 30 В пост. тока)Потребляемый ток: 33 мА @ 24 В пост. тока с выходом 20 мАРассеиваемая мощность: 0.90 Вт @ 24 В пост. тока с выходом 20 мА на нагрузке 250 ОмТип входа: 4 - 20 мА, падение напряжения ≤ 7 ВИмпеданс HART: 225 ΩВыходной тип: 4 - 20 мАДиапазон выходного напряжения: 2 - 30 ВДиапазон нагрузок: 0 до 500 ΩОграничение тока: 24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мВремя отклика: 20 мс (от 10 до 90 % ступенчатого изменения)Точность калибровки: ≤ ± 20 μТочность калибровки: ≤ ± 20 μТемп. влияние: ≤ ± 2 мкА/°CТестовое напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CОборудование: Сопутствующее оборудование и неискрящее электрооборудованиеМонтаж: DIN-рейка 35 мм, с шиной питания или без нее, а также на заказТерминал. Вес: около 115 гПодключение: с помощью поляризованных разъемных винтовых клеммных колодок до 2,5 мм² (13 AWG)Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм
