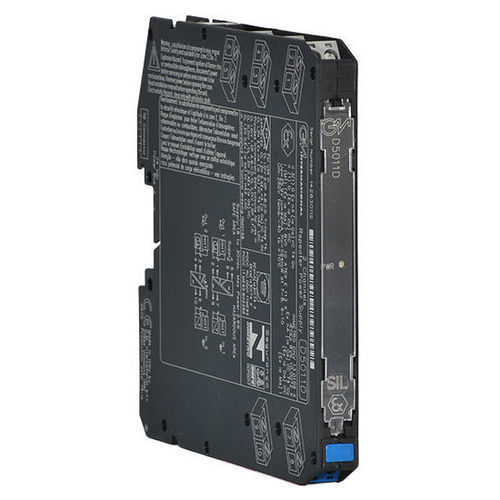

Связной M-Bus адаптер D5011D

для интерфейсатокаизолированный

Модуль Repeater Power Supply D5011 представляет собой аналоговый входной интерфейс с высокой степенью защиты, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для отраслей с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные датчики 4-20 мА, расположенные в опасной зоне, и повторяет ток в плавающей цепи для управления нагрузкой в безопасной зоне. Схема позволяет передавать двунаправленные сигналы связи для устройств HART®.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Пассивный вход, исходный выходHART® совместимВход и выход защищены от короткого замыканияВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокТехнические характеристики:Питание: Напряжение: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярности; Потребляемый ток: 90 мА @ 24 В пост. тока с выходом 20 мА, типичный; Рассеиваемая мощность: 1.35 Вт @ 24 В пост. тока с выходом 20 мА, типично.Вход: Тип: 4 - 20 мА (2 провода Tx ограничены по току ≈ 25 мА), диапазон показаний от 0 до 24 мА; Напряжение сети передатчика: 15,0 В типичное, 14,5 В минимальное, @ 20 мА.Выход: Тип: 4 - 20 мА, на макс. 550 Ω нагрузки в режиме источника (типичное соответствие 12 В); Время отклика: 5 мс (изменение шага от 0 до 100 %).Характеристики: Ref. Условия: 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C; Точность калибровки: ≤ ± 0,1 % FSR; Точность линейности: ≤ ± 0,05 % FSR; Влияние температуры: ≤ ± 0,01 % FSR на нуле/диапазоне при изменении на 1 °C.Изоляция: Испытательное напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C; Температура хранения: от -45 до +80 °C.Описание безопасности: Оборудование: Сопутствующее оборудование и неискрящее электрооборудование; Параметры безопасности: Uo = 25,9 В, Io = 92 мА, Po = 594 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: Тип: DIN-рейка 35 мм, с шиной питания или без нее или на заказную терм. Плата; Вес: около 140 г; Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG); Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 2Статус: АКТИВНЫЙ
