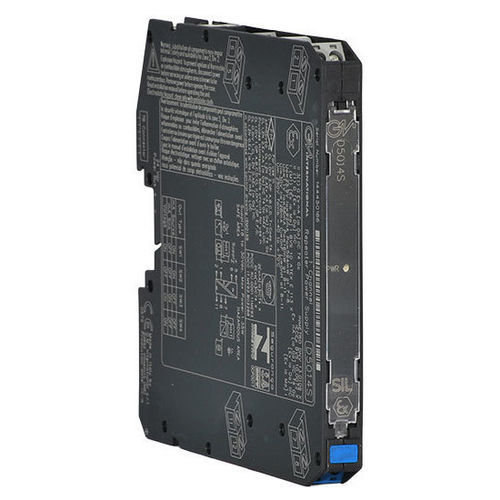

Связной M-Bus адаптер D5014S

для интерфейсатокаATEX

I.S. SIL3 2/4-Wire HART® Transmitter Power SupplyМодуль Repeater Power Supply D5014 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные активные или пассивные передатчики 4-20 мА, расположенные в опасной зоне, и повторяет ток в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль поддерживает дублирование выходного тока и обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Активно-пассивный вход, источник-поток выходHART® совместимВход и выход устойчивы к короткому замыканиюПрограммируемость на месте с помощью DIP-переключателяВысокая точностьТрехпортовая изоляция, вход/выход/питаниеСтатус: ACTIVEChannels: 1Технические данныеНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиПотребляемый ток45 мА @ 24 В пост. тока с выходом 20 мА, типовой.Рассеиваемая мощность0,68 Вт @ 24 В пост. тока с выходом 20 мА, типовой.Тип входа4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 0,5 В) или 4 - 20 мА (2 провода Tx с ограничением тока ≈ 25 мА), диапазон показаний 0 - 24 мА.Напряжение линии передатчика15,0 В типичное, 14,5 В минимальное, @ 20 мА.Тип выхода4 - 20 мА, на макс. 550 Ω нагрузки в режиме источника (типичное соответствие 12 В); V мин. 8 В @ 0 Ω нагрузки V макс. 30 В в режиме стока, ток ограничен ≈ 25 мА или от 1 до 5 В на внутреннем шунте 250 Ом. Доступно дублирование выходного тока (D5014D).Время отклика5 мс (изменение шага от 0 до 100 %).ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,1 % FSR.Точность линейности≤ ± 0,05 % FSR.Влияние температуры≤ ± 0,01 % FSR на нуле/диапазоне при изменении на 1 °C.ИзоляцияТестовое напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 25,9 В, Io = 92 мА, Po = 594 мВт на клеммах 7-8, 9-10. Uo = 1,1 В, Io = 56 мА, Po = 16 мВт на клеммах 8-11, 10-12. Ui = 30 В, Ii = 128 мА, Ci = 0 нФ, Li = 0 нГ на клеммах 8-11, 10-12. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.МонтажТипDIN-рейка 35 мм, с шиной питания или без нее или на заказную плату. Вес около 130 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих использовать клеммы сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты: ATEX, EMC, Ex (Китай, Индия, Япония, Евразийское сообщество, ОАЭ, Северная Америка, Бразилия, Южная Корея), IECEx, морская, метрологическая (Беларусь, Казахстан, Россия), SILDДекларации соответствия: Декларация соответствия ЕС для барьеров D5000, Декларация соответствия G3Технические характеристики / особенности:Источник питания повторителя для аналогового входного интерфейсаУровень SIL 3 для систем, связанных с безопасностьюПоддерживает 2-проводные и 4-проводные датчики 4-20 мАДвунаправленная связь HART®Защита от короткого замыкания входа и выходаВысокая точность и линейностьТрехпортовая изоляцияDIN-Rail монтажРабочая температура: от -40 до +70 °Габариты: 12.5 x 123 x 120 мм
