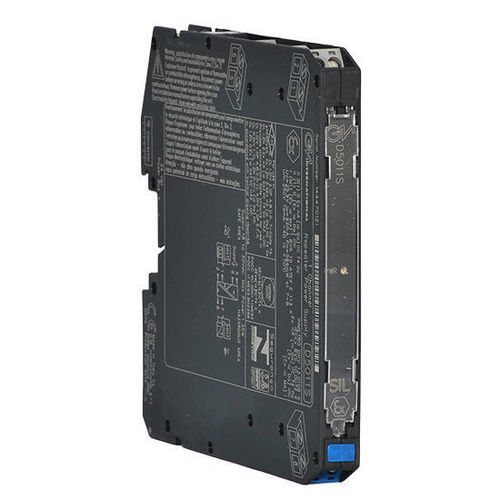

Связной M-Bus адаптер D5011S

для интерфейсатокаATEX

I.S. SIL3 2-Wire HART® Transmitter Power SupplyМодуль Repeater Power Supply D5011 представляет собой аналоговый входной интерфейс высокой надежности, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Он обеспечивает полностью плавающий источник постоянного тока для подачи питания на обычные двухпроводные передатчики 4-20 мА, расположенные в опасной зоне, и повторяет ток в плавающей цепи для управления нагрузкой в безопасной зоне. Схема позволяет передавать двунаправленные сигналы связи для устройств HART®.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Пассивный вход, исходный выходHART® совместимВход и выход защищены от короткого замыканияВысокая точностьТрехпортовая изоляция, вход/выход/питаниеНапряжение24 В пост. тока (18-30 В пост. тока), защищенное от обратной полярностиТокопотребление45 мА @ 24 В пост. тока с выходом 20 мА, типичное.Рассеиваемая мощность0,675 Вт @ 24 В пост. тока с выходом 20 мА, типичная.ВходТип4 - 20 мА (2 провода Tx ограничены по току ≈ 25 мА), диапазон показаний 0 - 24 мА.Напряжение линии передатчика15,0 В типичное, 14,5 В минимальное, @ 20 мА.ВыходТип4 - 20 мА, на макс. 550 Ω нагрузки в режиме источника (типичное соответствие 12 В).Время отклика5 мс (изменение шага от 0 до 100 %).ХарактеристикиРеф. Условия24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C.Точность калибровки≤ ± 0,1 % FSR.Точность линейности≤ ± 0,05 % FSR.Влияние температуры≤ ± 0,01 % FSR на нуле/диапазоне при изменении на 1 °C.ИзоляцияТестовое напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 25,9 В, Io = 92 мА, Po = 594 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее или на заказной терм. Вес около 125 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих использовать клеммы сечением до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1Политика жизненного цикла продукта: ENСертификации: ATEX, EMC, Ex (Китай, Индия, Япония, Евразийское сообщество, ОАЭ, Северная Америка, Бразилия), IECEx, Maritime (KR, DNV-GL, NK), Metrological (Беларусь, Казахстан, Россия), SIL (TUV SUD)Декларации о соответствии: EU, соответствие G3, IECExДанный лист, руководство по эксплуатации, руководство по безопасности, чертежи управления доступны на нескольких языках (EN, RU, DE, FR, ES, IT, CN, JA, PT)Чертежи: 2D и 3D доступныРазличные продукты: D5011DAКомплектующие: JDFT049, OPT5096Серия: D5000Категория: Искробезопасные изоляторы > Аналоговый входБренд: G.M. International S.p.A.Коммерческое название: D5011SВеб-сайт: Страница продуктаТехническая поддержка, документация и сертификаты предоставляются по запросу.Для получения более подробной информации обратитесь к официальной документации и техническим паспортам.Краткие характеристики:Напряжение питания: 24 В пост. тока (от 18 до 30 В пост. тока)Потребляемый ток: 45 мА @ 24 В пост. тока с выходом 20 мАРассеиваемая мощность: 0.675 Вт @ 24 В пост. тока с выходом 20 мАВход: 4 - 20 мА (2 провода Tx), диапазон показаний 0 - 24 мАВыход: 4 - 20 мА, макс. 550 Ω нагрузкаВремя отклика: 5 мсТочность калибровки: ≤ ± 0,1 % FSТочность линеаризации: ≤ ± 0,05 % FSРабочая температура: от -40 до +70 °CDРазмеры: 12.5 x 123 x 120 ммВес: около 125 г
