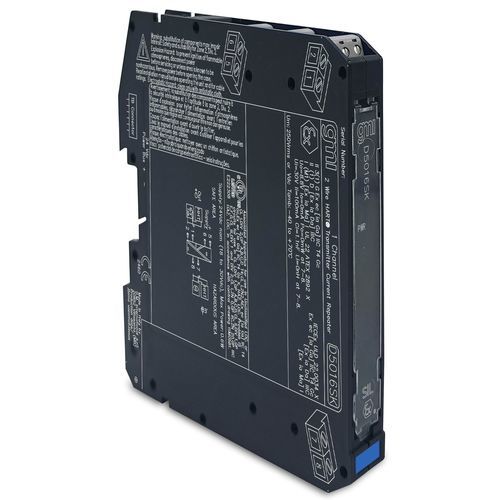

M-Bus адаптер SIL 3 D5016SK

связнойдля интерфейсатока

Модуль Current Repeater D5016 представляет собой аналоговый входной интерфейс высокой степени целостности, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для отраслей с высоким уровнем риска. Он повторяет 2-проводной активный входной токовый сигнал 4-20 мА в плавающей цепи для управления нагрузкой в безопасной зоне. Модуль обеспечивает двунаправленную передачу сигналов для устройств HART®.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 24-20 мА Источник-Сток ВыходHART® совместимыйВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиПотребляемый ток: 20 мА @ 24 В пост. тока с выходом 20 мА, типичныйРассеиваемая мощность: 1.00 Вт @ 24 В пост. тока при выходе 20 мА на нагрузке 250 Ом и выходном питании 24 В пост. тока для моделей с поглотителем, типовоеТип входа: 4 - 20 мА (вход с отдельным питанием, падение напряжения ≤ 7 В), диапазон показаний от 0 до 22 мАХарт-импеданс: 225 Ω, типовойТип выхода: 4 - 20 мАДиапазон выходного напряжения: 2 - 30 ВДиапазон нагрузок: 0 до 500 Ω, с обычным входом Tx 250 Ω nom (160 до 500 Ω), с интеллектуальным входом TxОграничение тока: 24 мА (до 450 Ω нагрузки) ≤ максимальный ток ≤ 26 мВремя отклика: 20 мс (изменение шага от 10 до 90 %)Эталонные условия: 24 В питания, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °CТочность калибровки: ≤ ± 20 мкАлинейная точность: ≤ ± 20 мкАТемпературное влияние: ≤ ± 2 мкА/°CИзоляционное тестовое напряжение: I.I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CОборудование: Сопутствующее оборудование и неискрящее электрооборудованиеПараметры безопасности: Uo = 8,8 В, Io = 0 мА, Po = 0 мВт на клеммах 7-8, 9-10; Ui = 30 В, Ii = 100 мА, Ci = 1,1 нФ, Li = 0 нГ на клеммах 7-8, 9-10Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, а также на заказную плату. Вес: около 115 гПодключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG)Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 ммКаналы: 1Статус: АКТИВНЫЙ
