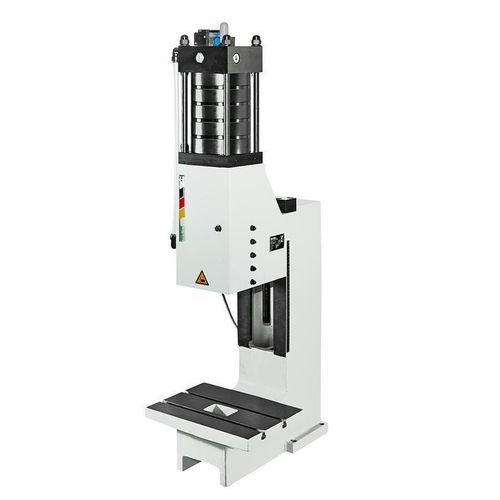

Пневматический пресс 56 LPL

с ручным управлениемс педалью управленияпрямого действия

Тип изделия

• Линейный пневматический пресс
• Управление: кнопка пуска или срабатывание по контакту инструмента
• Генерация силы: пневмоцилиндр

Таблица размеров
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1540

Комплектация / Опции
Основание

• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом
• Стандартный пресс с увеличенной монтажной высотой

Аксессуары

• Цапфа зажима без фланца
• Цапфа зажима с фланцем
• Основание пресса прибл. H прибл. 800 x W 690 x D 565 мм, регулируемое с опорными элементами станка
• Основание пресса прибл. H прибл. 700 x W 690 x D 565 мм, регулируемое с опорными элементами станка
• Опорный стол для бокового крепления к основанию пресса (левый), регулируемый по высоте
• Опорный стол для бокового крепления к основанию пресса (правый), регулируемый по высоте
• Пневматический счётчик хода
• Дополнительное кнопочное управление для определённого срабатывания (например, для мастерских для людей с ограниченными возможностями)
• Педаль
• Центрирующая плита с центральным отверстием

Скользящий стол

• Тяжеловозный скользящий стол, механический
• Тяжеловозный скользящий стол, механический с фиксирующим штифтом

Прижимной кронштейн

• Прижимной кронштейн прибл. H 160 x W 130 x H 58 мм (только для стоек с увеличенным вылетом)
• Прижимной кронштейн прибл. H 160 x W 130 x H 118 мм (только для стоек с увеличенным вылетом)

Особенности
Призматическое направляющее без люфта, регулируемое. Зажимная деталь съёмная спереди и не повреждает цапфу зажима.

Технические характеристики

• Тип пресса: линейные пневматические прессы
• Способ управления: кнопка или срабатывание по контакту инструмента
• Вылет: 200 мм
• Регулируемая монтажная высота: 120 - 370 мм
• Ход: 4 мм, 5,9 мм с безопасным инструментом
• Сила прижима / рабочее давление: 56 kN / 6,5 бар
• Генерация силы: пневмоцилиндр
• Рабочее давление: 3 – 6,5 бар
• Отверстие для позиционирования: Ø25 H7
• Зажимная деталь: съёмная
• Противосрывное направляющее: призматическое
• Регулировка направляющего без люфта: посредством регулировочных пластин
• Регулировка высоты направляющего узла: храповик
• Затяжка направляющего узла на винт: 170 Nm
• Подсоединительный шланг: 1/2‘‘
• Стандартный цвет: RAL 7035
• Масса: 213 кг
