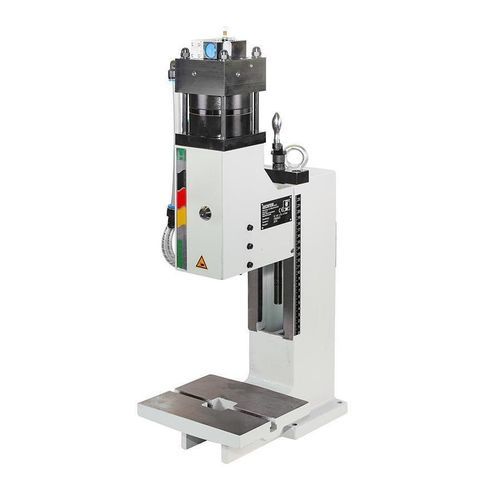

Пневматический пресс 8 LPL

для формовкидля сборки

Обзор продукта
Пневматический линейный пресс LPL обеспечивает усилие 8 kN при ходе 4 мм (5,9 мм с безопасным инструментом). Предназначен для повторяющихся операций запрессовки, сборки и формовки, требующих регулируемой высоты установки и точного направляющего элемента.

Таблица размеров

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5,9)
• Ymax: 778

Аксессуары / Комплектация (выбор показан на странице)

• Основание: стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом
• Стандартный пресс с увеличенной монтажной высотой
• Ножной выключатель
• Центрирующая плита с центральным отверстием
• Основание пресса (прибл. H 800 x W 690 x D 565 мм) с возможностью регулировки на опорных элементах
• Основание пресса (прибл. H 700 x W 690 x D 565 мм) с возможностью регулировки на опорных элементах
• Опорный стол для бокового крепления к основанию пресса (левая сторона), регулируемый по высоте
• Опорный стол для бокового крепления к основанию пресса (правая сторона), регулируемый по высоте
• Пневматический счетчик ходов
• Дополнительное кнопочное управление для определённого срабатывания (например, для защитных мастерских)
• Высоконагруженный скользящий стол (механический)
• Высоконагруженный скользящий стол, механический с фиксирующим штифтом
• Варианты зажимных опор (прибл. H 160 x W 130 x H 58 мм и H 160 x W 130 x H 118 мм)

Уникальность
Безлюфтовая регулируемая призмовая направляющая. Зажимная деталь может быть снята вперед без повреждения зажимного штифта. Крепление: 2x DIN 650 M8x10.

Технические характеристики

• Тип пресса: Пневматический пресс с линейным действием
• Управление: Кнопка пуска или отпуск контактом инструмента
• Вылет: 120 mm
• Регулируемая монтажная высота: 73 – 240 mm
• Сила прессования / рабочий ход / рабочее давление: 8 kN / 7,8 bar
• Длина хода: 4 mm (5,9 mm с безопасным инструментом)
• Генерация силы: Пневмоцилиндр
• Рабочее давление: 3 - 7,8 bar
• Направляющее отверстие: Ø10 H7
• Зажимная деталь: Съемная зажимная деталь
• Направление без проворота: Призмовая направляющая
• Регулировка направляющей без люфта: С помощью регулировочных пластин
• Регулировка высоты направляющей: Ручная рукоятка
• Крепление направляющей на винт (момент затяжки): 90 Nm
• Пневматическое подключение: 1/4"
• Стандартный цвет: RAL 7035
• Вес: 40 kg
