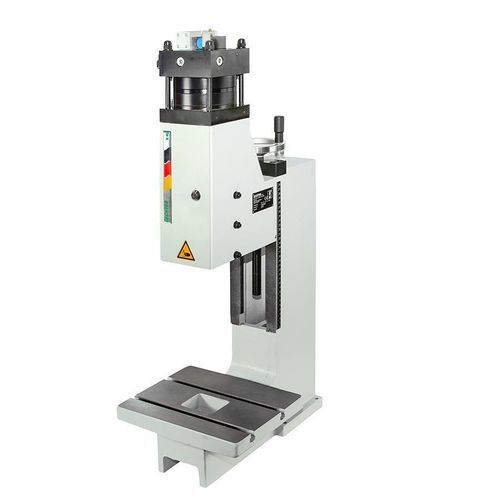

Пневматический пресс 13 LPLдля сборкис педалью управленияпрямого действия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Привод
- пневматический
- Функция
- для сборки
- Другие характеристики
- с педалью управления, прямого действия
- Сила
13 kN
- Ход
МИН.: 4 mm
(0,157 in)МАКС.: 5,9 mm
(0,232 in)- Максимальное давление
МИН.: 3 bar
(44 psi)МАКС.: 7 bar
(102 psi)- Вес
94 kg
(207 lb)
Описание
Описание
Таблица размеров
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101
Аксессуары и опции
Особенности
Характеристики / технические данные
- Линейная пневматическая пресс‑установка, предназначенная для точных операций запрессовки и сборки.
- Управление: кнопка запуска или срабатывание при контакте инструмента.
Таблица размеров
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101
Аксессуары и опции
- Основание: стандартный пресс без аксессуаров
- Основание: стандартный пресс с увеличенным вылетом
- Основание: стандартный пресс с увеличенной монтажной высотой
- Подставка для пресса ок. H ок. 700 x Ш 690 x Г 565 мм, регулируемая с элементами опорного узла
- Подставка для пресса ок. H ок. 800 x Ш 690 x Г 565 мм, регулируемая с элементами опорного узла
- Поддерживающий стол для бокового крепления к основанию пресса (левая сторона), регулируемый по высоте
- Поддерживающий стол для бокового крепления к основанию пресса (правая сторона), регулируемый по высоте
- Пневматический счетчик ходов
- Дополнительное кнопочное управление для определенного срабатывания (например, для защитных мастерских)
- Ножная педаль
- Центровочная пластина с центральным отверстием
- Зажимной штифт без буртика
- Зажимной штифт с буртиком
- Тяжелонагружаемый выдвижной стол, механический
- Тяжелонагружаемый выдвижной стол, механический с фиксирующим болтом
- Зажимной кронштейн ок. H 160 x Ш 130 x Г 118 мм (только для стоек с увеличенным вылетом)
- Зажимной кронштейн ок. H 160 x Ш 130 x Г 58 мм (только для стоек с увеличенным вылетом)
Особенности
- Безлюфтовая регулируемая призменная направляющая. Зажатая деталь может быть снята вперед без повреждения зажимного штифта.
- Фиксация стола: 2x DIN 650 M8x10 (показано)
Характеристики / технические данные
- Тип пресса: Линейные пневматические прессы
- Управление: кнопка запуска или срабатывание при контакте инструмента
- Вылет: 160 mm
- Регулируемая монтажная высота: 100 - 315 mm
- Ход: 4 мм, 5,9 мм с безопасным инструментом
- Прессующее усилие / рабочее давление: 13 kN / 7 bar
- Генерация усилия: пневмоцилиндр
- Рабочее давление: 3 - 7 bar
- Установочное отверстие: Ø15 H7
- Зажатая деталь: съёмная зажимная деталь
- Призменное направляющее против скручивания
- Регулировка направляющей без люфта: с помощью установочных реек
- Регулировка высоты направляющей: ручная рукоятка
- Момент затяжки на крепёжный винт направляющей: 120 Nm
- Соединительный шланг: 1/4"
- Стандартный цвет: RAL 7035
- Масса: 94 kg
