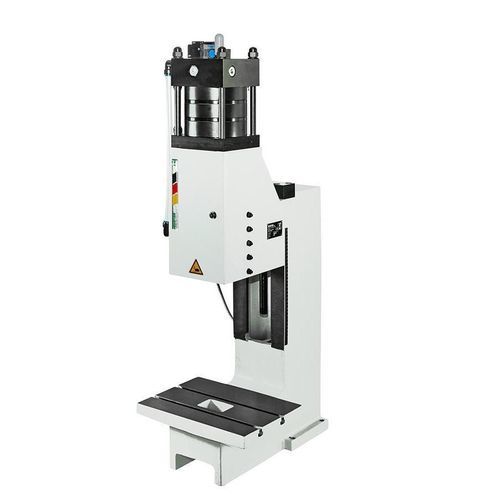

Пневматический пресс 33 LPL

коленчатыйс педалью управления

Размеры
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1390

Комплектация (примеры указаны на странице товара)

• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом
• Стандартный пресс с увеличенной монтажной высотой
• Пневматический счетчик ходов
• Дополнительное кнопочное управление для определенного срабатывания (например, для защитных мастерских)
• Педаль
• Центровочная плита с центральным отверстием
• Прижимной штифт без буртика
• Прижимной штифт с буртиком
• Основание пресса прибл. H 800 x W 690 x D 565 мм, регулируемое, с опорными элементами для машины
• Основание пресса прибл. H 700 x W 690 x D 565 мм, регулируемое, с опорными элементами для машины
• Опорный стол для бокового крепления к основанию пресса (левый), высота регулируемая
• Опорный стол для бокового крепления к основанию пресса (правый), высота регулируемая
• Тяжелонагруженный подвижный стол, механический
• Тяжелонагруженный подвижный стол, механический с фиксирующим штифтом
• Опора зажима прибл. H 160 x W 130 x H 58 мм (только для стоек с увеличенным вылетом)
• Опора зажима прибл. H 160 x W 130 x H 118 мм (только для стоек с увеличенным вылетом)

Особенности GECHTER
Бес люфтовая регулируемая призматическая направляющая. Зажимная деталь может быть снята вперед без повреждения прижимного штифта.

Технические характеристики

• Тип пресса: Пневматический рычажный пресс
• Управление: Кнопка запуска или отпускание контактом инструмента
• Вылет: 200 мм
• Регулируемая монтажная высота: 120 - 370 мм
• Ход: 4 мм (5,9 мм с безопасным инструментом)
• Усилие прессования / рабочее давление: 33 kN / 6,5 bar
• Генерация усилия: Пневматический цилиндр
• Рабочее давление: 3 – 6,5 bar
• Крепежное отверстие: Ø25 H7
• Зажимная деталь: Съемная зажимная деталь
• Направление без проворачивания: Призматическая направляющая
• Направляющая регулируется без люфта: С помощью регулировочной клиновидной рейки
• Регулировка высоты направляющей: Трещотка
• Затяжка направляющей на винт: 170 Nm
• Подводной шланг: 1/2''
• Стандартный цвет: RAL 7035
• Вес: 203 кг
