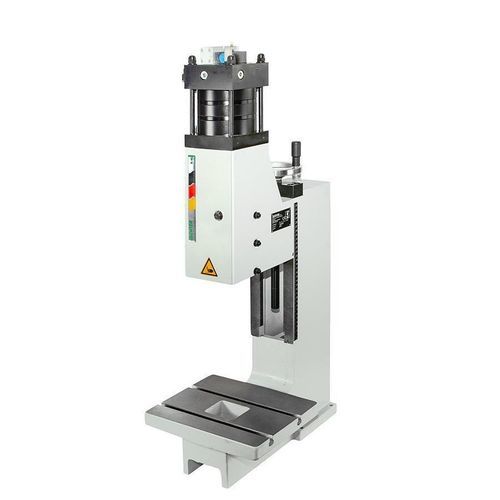

Пневматический пресс 20 LPL

коленчатыйс педалью управления

Общее
Пневматический рычажный пресс модели LPL с номинальной прессующей силой 20 kN. Предназначен для точечной запрессовки и сборочных операций с съёмным прижимным элементом и призматическим направляющим, регулируемым без зазоров. Регулируемая высота установки и варианты хода подходят для серийного производства.

Таблица размеров
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1161

Аксессуары / Комплектация

• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом
• Стандартный пресс с увеличенной высотой установки
• Опора пресса H ок. 700 x W 690 x D 565 мм с регулировкой опорных элементов
• Поддерживающий стол для бокового крепления к опоре пресса (левая сторона), регулируемый по высоте
• Поддерживающий стол для бокового крепления к опоре пресса (правая сторона), регулируемый по высоте
• Пневматический счетчик ходов
• Дополнительное кнопочное управление для определенного срабатывания (например, для защищенных мастерских)
• Педальный выключатель
• Центрирующая плита с центральным отверстием
• Штифт зажима без буртика
• Штифт зажима с буртиком
• Опора пресса H ок. 800 x W 690 x D 565 мм с регулировкой опорных элементов
• Тяжелонагруженный скользящий стол, механический
• Тяжелонагруженный скользящий стол, механический с фиксирующим болтом
• Прижимная опора ок. H 160 x W 130 x H 118 мм (только для стоек с увеличенным вылетом)
• Прижимная опора ок. H 160 x W 130 x H 58 мм (только для стоек с увеличенным вылетом)

Особенности
Призматическая направляющая с возможностью беззазорной регулировки обеспечивает защиту от проворачивания. Съёмный прижимной элемент можно вытащить вперёд без повреждения прижимного штифта, что упрощает замену деталей и техобслуживание.

Характеристики / Технические данные

• Серия модели: LPL
• Номинальная прессующая сила: 20 kN
• Управление: Кнопка запуска или освобождение от контакта инструмента
• Вылет: 160 мм
• Регулируемая высота установки: 100 - 315 мм
• Ход: 4 мм (5,9 мм с безопасным инструментом)
• Сила / номинальное давление: 20 kN / 7 bar
• Генерация силы: Пневмоцилиндр
• Диапазон рабочего давления: 3 - 7 bar
• Посадочное отверстие: Ø15 H7
• Прижимной элемент: Съёмный прижимной элемент
• Принцип направляющей: Призматическая направляющая, регулируемая без зазоров
• Регулировка зазора направляющей: С помощью регулировочных пластин
• Регулировка высоты блока направляющей: Ручная кривошипная ручка
• Затяжка крепления блока направляющей на винт: 120 Nm
• Подключение воздуха: 1/4"
• Стандартный цвет: RAL 7035
• Масса: 96 кг
