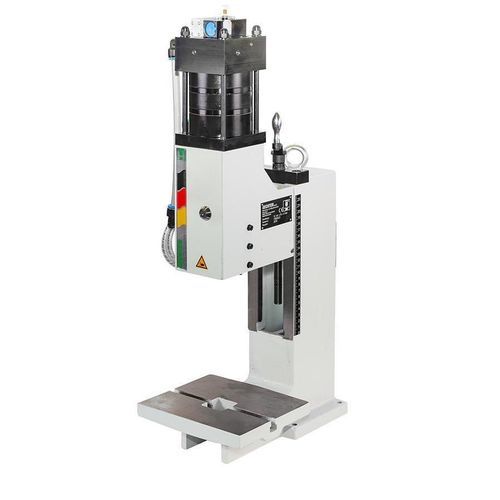

Пневматический пресс 12 LPL

с сжатиемс педалью управления

Обзор продукта
Линейный пневматический пресс LPL с усилием прессования 12 kN. Управление кнопкой пуска или срабатыванием контактом инструмента. Генерация усилия с помощью пневмоцилиндра. Ход 4 мм (5,9 мм при использовании защитного инструмента). Регулируемая высота установки 73 – 240 мм. Выступ 120 мм. Центровочное отверстие Ø10 H7. Съемный зажимной элемент. Призма-управление без люфта, регулируемое. Регулировка высоты рукояткой. Стандартный цвет RAL 7035. Масса около 42 кг.

Таблица размеров
A2: 800
B: 580
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 4 (5,9)
Ymax: 929

Аксессуары и варианты поставки (примеры)

• Подставка: стандартный пресс с увеличенной высотой установки
• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом

Аксессуары

• Центровочная пластина с центральным отверстием
• Нижняя рама пресса H ок. 800 x W 690 x D 565 мм, регулируемая с элементами подшипников машин
• Нижняя рама пресса H ок. 700 x W 690 x D 565 мм, регулируемая с элементами подшипников машин
• Опорный стол для бокового крепления к нижней раме пресса (лево), регулируемый по высоте
• Опорный стол для бокового крепления к нижней раме пресса (право), регулируемый по высоте
• Пневматический счётчик ходов
• Дополнительное кнопочное управление для определённого срабатывания (напр., для мастерских защищённого типа)
• Ножная педаль

Скользящий стол

• Высоконагруженный скользящий стол, механический
• Высоконагруженный скользящий стол, механический с фиксирующим штифтом

Зажимной блок

• Зажимной блок ок. H 160 x W 130 x D 58 мм (только для стоек с увеличенным вылетом)
• Зажимной блок ок. H 160 x W 130 x D 118 мм (только для стоек с увеличенным вылетом)

Особенности
Призма-руководство регулируется без люфта. Зажимной элемент можно снять вперед без повреждения зажимного штифта.

Характеристики / технические спецификации

• Тип пресса: Линейный пневматический пресс
• Управление: Кнопка пуска или срабатывание контактом инструмента
• Вылет: 120 мм
• Регулируемая высота установки: 73 – 240 мм
• Ход: 4 мм (5,9 мм с безопасным инструментом)
• Усилие прижатия: 12 kN
• Генерация усилия: Пневмоцилиндр
• Рабочее давление: 3 - 7,8 bar
• Центровочное отверстие: Ø10 H7
• Зажимной элемент: Съемный
• Направляющая: Призма, регулируемая без люфта при помощи корректирующих пластин
• Регулировка высоты направляющей: Рукоятка
• Момент затяжки для крепления направляющей на винт: 90 Nm
• Пневматическая соединительная трубка: 1/4"
• Стандартный цвет: RAL 7035
• Масса: 42 kg
