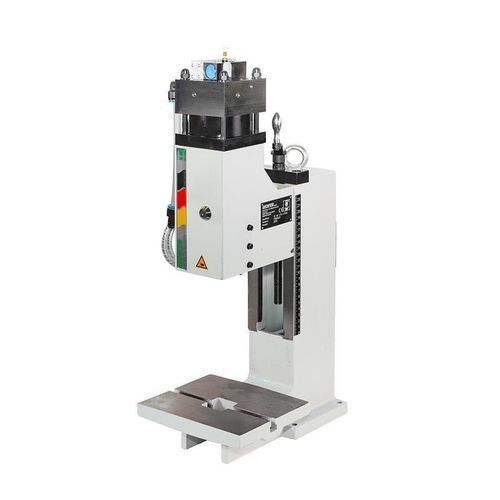

Пневматический пресс 4 LPL

для сборкис педалью управления

Обзор
Линейно действующий пневматический пресс, предназначенный для точных операций запрессовки и сборки. Управление через кнопку запуска или срабатывание по контакту с инструментом. Съемная зажимающая деталь и без люфтов регулируемая призматическая направляющая обеспечивают безопасную, без повреждений обработку зажатой детали.

Таблица размеров
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

Аксессуары / Комплектации

• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом
• Стандартный пресс с увеличенной монтажной высотой
• Опорный стол для бокового крепления к основанию пресса (правый), регулируемый по высоте
• Пневматический счётчик ходов
• Дополнительное кнопочное управление для определённого срабатывания (напр., для защищённых мастерских)
• Педаль
• Центровочная плита с центральным отверстием
• Основание пресса H approx. 800 x W 690 x D 565 mm, регулируемое с элементами опоры машины
• Основание пресса H approx. 700 x W 690 x D 565 mm, регулируемое с элементами опоры машины
• Опорный стол для бокового крепления к основанию пресса (левый), регулируемый по высоте
• Тяжёлая выдвижная столешница, механическая
• Тяжёлая выдвижная столешница, механическая с фиксирующим шплинтом
• Зажимной кронштейн, ок. H 160 x W 130 x D 118 mm (только для стоек с увеличенным вылетом)
• Зажимной кронштейн, ок. H 160 x W 130 x D 58 mm (только для стоек с увеличенным вылетом)

Уникально для GECHTER
Безлюфтово регулируемая призматическая направляющая. Зажимающая деталь может быть снята вперёд без повреждения штифта зажима. 2x фиксация в пазе стола DIN 650 M8x10.

Технические характеристики

• Тип пресса: Линейно действующие пневматические прессы
• Управление: Кнопка запуска или срабатывание по контакту с инструментом
• Вылет: 120 mm
• Регулируемая монтажная высота: 73 – 240 mm
• Сжимающая сила / рабочий ход / рабочее давление: 4 kN / 7,8 bar
• Длина хода: 4 mm (5,9 mm с безопасным инструментом)
• Сжимающая сила / рабочее давление (альтернативная запись): 56 kN / 6,5 bar
• Генерация силы: Пневматический цилиндр
• Рабочее давление (диапазон): 3 - 7,8 bar
• Монтажное отверстие: Ø10 H7
• Зажимающая деталь: Съемная зажимающая деталь
• Антивращающая направляющая: Призматическая направляющая
• Направляющая регулируется без зазора: За счёт регулировочной планки
• Регулировка высоты направляющего блока: Рычаг-крутилка
• Крутящий момент крепления направляющего блока на винт: 90 Nm
• Подсоединительный шланг: 1/4"
• Стандартный цвет: RAL 7035
• Масса: 36 kg
