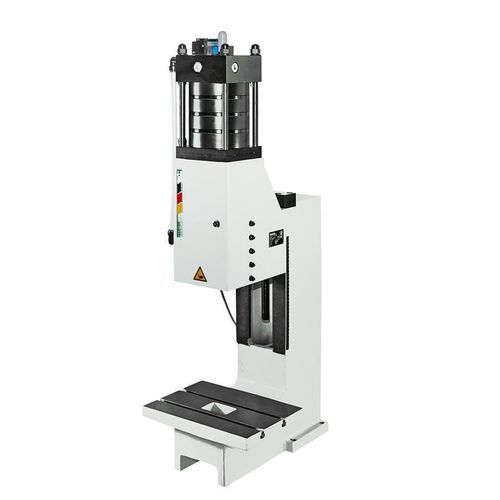

Пневматический пресс 45 LPL

для формовкидля сборкиколенчатый

Продукт
Пневматический рычажный пресс LPL, усилие 45 kN. Предназначен для повторяющихся операций прессования, формовки и сборки в промышленном производстве.

Таблица размеров
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1465

Комплектация / Аксессуары

• Основание: стандартный пресс без аксессуаров
• Основание: стандартный пресс с увеличенным вылетом
• Основание: стандартный пресс с увеличенной высотой установки
• Аксессуары: зажимной палец без буртика
• Аксессуары: зажимной палец с буртиком
• Аксессуары: основание пресса прибл. H 800 x W 690 x D 565 mm, регулируемое с опорными элементами станка
• Аксессуары: основание пресса прибл. H 700 x W 690 x D 565 mm, регулируемое с опорными элементами станка
• Аксессуары: опорный стол для бокового крепления к основанию пресса (левая сторона), высота регулируется
• Аксессуары: опорный стол для бокового крепления к основанию пресса (правая сторона), высота регулируется
• Аксессуары: пневматический счетчик ходов
• Аксессуары: дополнительное кнопочное управление для определённого срабатывания (напр., для защищённых мастерских)
• Аксессуары: ножная педаль
• Аксессуары: центрирующая плита с центральным отверстием
• Скользящий стол: тяжёлонагруженный скользящий стол, механический
• Скользящий стол: тяжёлонагруженный скользящий стол, механический с фиксирующим штифтом
• Кронштейн зажима: кронштейн прибл. H 160 x W 130 x H 58 mm (только для стоек с увеличенным вылетом)
• Кронштейн зажима: кронштейн прибл. H 160 x W 130 x H 118 mm (только для стоек с увеличенным вылетом)

Особенности
Призма-руководство, регулируемое без люфта. Зажатая деталь может быть вынута вперёд без повреждения зажимного пальца.

Технические характеристики

• Тип пресса: пневматический рычажный пресс
• Управление: кнопка запуска или отпуск по контакту инструмента
• Вылет: 200 mm
• Регулируемая высота установки: 120 - 370 mm
• Длина хода: 4 мм (5,9 мм с защитным инструментом)
• Сила прессования / рабочее давление: 45 kN / 6,5 bar
• Генерация силы: пневматический цилиндр
• Рабочее давление: 3 – 6,5 bar
• Отверстие для расположения: Ø25 H7
• Зажатая деталь: съемная зажатая деталь
• Противоскручивающееся руководство: призматическое руководство
• Регулировка руководства без люфта: с помощью регулировочных пластин
• Регулировка высоты направляющего узла: трещотка
• Момент затяжки крепления направляющего узла на винт: 170 Nm
• Пневматическое подсоединение: 1/2"
• Стандартный цвет: RAL 7035
• Вес: 208 kg
