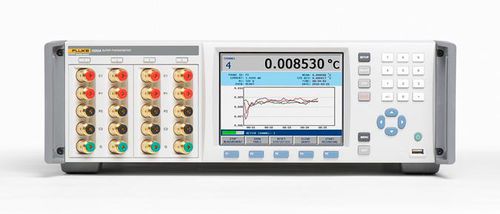

Термометр сопротивления 159 series

Pt100RTDс графическим ЖК-индикатором

Обзор
Измерения отношения сопротивлений (Rx/Rs) или абсолютного сопротивления: возможен выбор режима. Модель 1595A обеспечивает неопределённость отношения до 0,06 ppm вблизи единицы. Прибор преобразует абсолютное сопротивление в температуру и отображает в °C, °F или K, используя внутренние температурно‑контролируемые эталонные сопротивления (1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ). Внутренние эталоны находятся в печи при 30 °C со стабильностью ≈10 mK; стабильность за 24 часа лучше 0,25 ppm; годовая абсолютная точность ~4 ppm.

Низкий уровень шума измерений
Конструкция снижает электрический шум и случайные погрешности за счёт одновременных измерений Rx/Rs с реверсом тока и усреднением, дублированных параллельных ADC и пассивной/активной фильтрации. В типичных условиях вклад шума в неопределённость может быть столь мал как 0,00002 °C.

Высокая скорость измерений
Частота дискретизации до 1 с (полная точность при 2 с). Пользователь может регулировать период выборки и временные параметры; удалённый просмотр и управление через Ethernet.

Самокалибровка отношения
Автоматизированная процедура проверяет или калибрует линейность отношения сопротивлений с использованием внутренних температурно‑контролируемых эталонов. Последовательность выполняет восемь тестов отношения, сообщает ошибки линейности, обычно завершается за ~30 минут и может выявлять дефекты измерительной цепи. Опция с защитой паролем позволяет применять корректирующие смещения.

Ключевые особенности

• Точность отношения до 0,06 ppm (1595A) для отношений, близких к 1.
• Совместимость с SPRT, PRT, RTD и термисторами; диапазон сопротивлений 0 Ω–500 kΩ.
• Самокалибровка отношения без внешнего оборудования.
• Внутренние температурно‑контролируемые эталонные сопротивления: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ.
• Автоматические измерения при нулевой мощности и калиброванные токи датчика для снижения неопределённости прибора.
• Частоты дискретизации до 1 с; на передней панели четыре входа PRT/термистор; на задней две выделенные RS‑входа; журнал данных ~80 000 считываний.

Представительные характеристики
Возможности измерения: 4‑проводный PRT, термистор, сопротивление, отношение сопротивлений.
Входной диапазон сопротивлений: 0–500 kΩ.
Диапазон отношений: 0–10.
Допустимый внешний RS: 1 Ω–10 kΩ.
Внутренние RS: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ.
Единицы отображения: Rx/Rs, K, °C, °F, Ω; разрешение 0,1–0,000001.
Периоды выборки (с): 1, 2, 5, 10 (2 с для полной точности).
Коммуникации: RS-232, USB, IEEE-488, Ethernet; полноцветный VGA LCD.

Руководства и ресурсы
Доступны руководство пользователя, справочное руководство, технический лист, обновления прошивки и материалы по калибровке.
