Термометр с зондом 5686-B

сопротивления из платиныRTDбез дисплея

Краткое описание

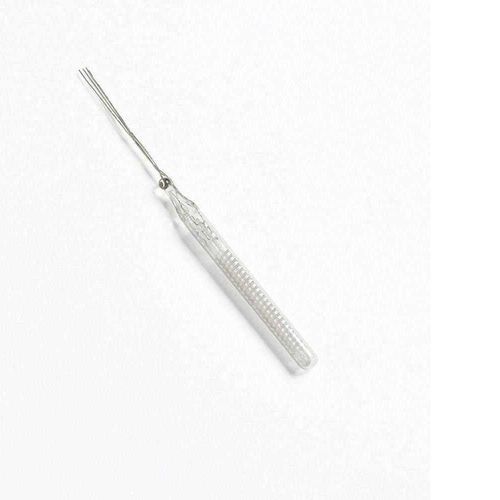

Fluke 5686‑B — стандартный платиновый сопротивлений термометр (SPRT) в стеклянной капсуле, соответствующий ITS‑90, предназначенный для преобразования температуры в сопротивление с первичной прослеживаемостью. Диапазон работы: −260 °C (13 K) до 232 °C (505 K). Миниатюрная стеклянная капсула обеспечивает полное погружение, снижает тепловой поток и подходит для ограниченных пространств и калибровок методом погружения. Датчик — высокочистая платиновая проволока, намотанная вручную на крестовидную рамку из плавленого кварца; капсула герметизирована под давлением чистым гелием для обеспечения долговременной стабильности.

Ключевые характеристики

• Миниатюрный SPRT в стеклянной капсуле, оптимизированный для метрологических задач, требующих коротких полностью погружаемых зондов.
• Широкий диапазон температур: −260 °C до 232 °C; типичная стабильность 0,001 °C в диапазоне 100 °C.
• Компактные размеры (Ø 5,8 мм × 56 мм) для использования в сосудах, криогенных установках и в ограниченных пространствах.
• Конструкция истинного SPRT: высокочистая платиновая проволока, намотанная вручную на безнапряженную рамку из плавленого кварца.

Детальные характеристики

• Соответствие ITS‑90 – разработан для соответствия Международной температурной шкале 1990 года со следующими требованиями к отношениям сопротивлений:
  • W(302.9146 K) ≥ 1.11807
  • W(234.3156 K) ≤ 0.844235
• Широкий температурный охват – работает от криогенных температур (13 K / −260 °C) до 232 °C (505 K).
• Компактный полностью погружаемый корпус – Ø 5,8 мм × 56 мм; минимизирует тепловой поток и позволяет полное погружение в ванны и ячейки.
• Готовность к калибровкам по фиксированным точкам – пригоден для калибровок от −200 °C до 232 °C.
• Низкий самонагрев и высокая воспроизводимость – самонагрев при TPW < 0.002 °C (1 mA); воспроизводимость ±0.001 °C или лучше.

Технические характеристики

• Модель: 5686‑B
• Диапазон температур: −260 °C до 232 °C (13 K до 505 K)
• Номинальное R_TPW: 25,5 Ω
• Отношения сопротивлений: W(302.9146 K) ≥ 1.11807; W(234.3156 K) ≤ 0.844235
• Скорость дрейфа: < 0.005 °C в год (весь диапазон)
• Самонагрев при TPW: < 0.002 °C (1 mA)
• Воспроизводимость: ±0.001 °C или лучше
• Дрейф R_TPW после термоциклирования: < 0.001 °C
• Заполняющий газ: гелий
• Выводные провода: четыре платиновые провода, длина 30 мм
• Габариты: Ø 5,8 мм × 56 мм

Применение и преимущества

• Предназначен для первичных калибровочных работ, в том числе в криогенных условиях и при калибровках методом погружения в ячейки фиксированных точек.
• Компактная альтернатива длинным SPRT, когда требуется полное погружение и ограничено пространство.
• Разработан для низкого самонагрева, минимального дрейфа и подтверждённой воспроизводимости, что важно для метрологических лабораторий.
