Датчик температуры Pt100 5606

сопротивления из платиныс погружениемголая проволока

Обзор продукта

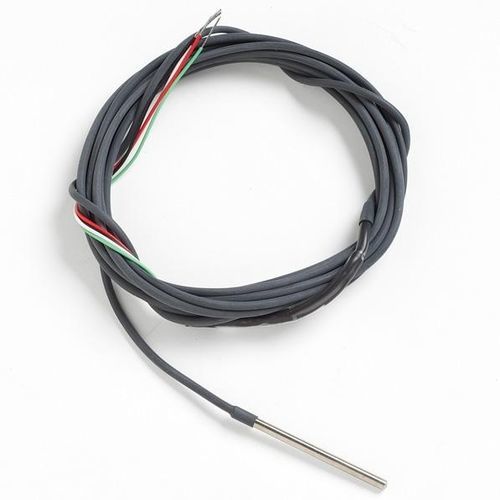

Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) — это ультракомпактный датчик, разработанный для реального полного погружения, включая переходное соединение и выводные провода, в диапазоне рабочих температур от -200 °C до 160 °C. Зонд имеет гильзу длиной 50 мм, диаметр 3,1 мм, прецизионный измерительный элемент 100 Ω (alpha = 0.00385), однопроводные эмалированные медные провода и уплотнение, предотвращающее попадание влаги, для долговременной стабильности в жестких условиях.

Ключевые особенности

• Диапазон работы: -200 °C до 160 °C.
• Калибровочная точность до ±0,05 °C в зависимости от точки и опции калибровки.
• Реальное полное погружение: переходное соединение и провода рассчитаны на полный температурный диапазон; расчет минимальной глубины погружения не требуется для применения в режиме полного погружения.
• Эмалированные однопроводные медные провода уменьшают капиллярное проникновение влаги по сравнению с многожильными проводами.
• Специальное уплотнение зонда предотвращает проникновение влаги.

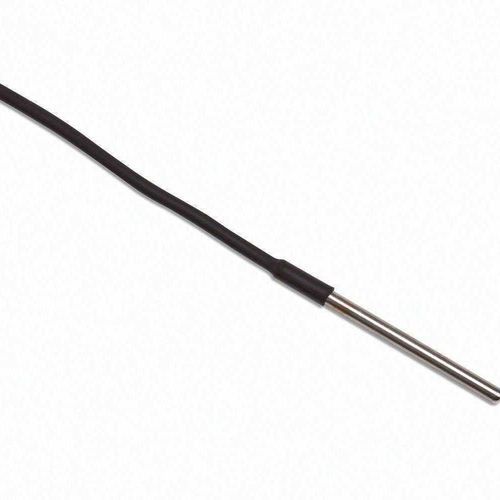

• Компактная геометрия: гильза 50 мм, Ø 3,1 мм; датчик расположен у наконечника для быстрой реакции в ограниченных пространствах.
• Доступна аккредитованная NVLAP калибровка (рекомендуется для лабораторной верификации и трассируемости).
• Проверенная совместимость с теплоносителями и экстремально низкими температурами без потери целостности переходного соединения.

Применения и преимущества

• Калибровка и валидация датчиков в лабораторных/био‑морозильниках, автоклавах, печах и испытательных камерах.
• Процедуры IQ/OQ/PQ и картирование температуры.
• Регистрация данных в температурно‑контролируемых помещениях и климатических камерах.
• Прокладка через узкие каналы (диаметр проводов ≤ 0,2 мм), например через дверцы морозильников, с минимальными теплопотерями.

Технические характеристики

• Модель: 5606 Full Immersion PRT.
• Диапазон температур: -200 °C до 160 °C.
• Номинальное сопротивление при 0,01 °C: 100 Ω ± 0,1 Ω.
• Температурный коэффициент (alpha): 0.00385 Ω/Ω/°C.
• Примеры точности: ±0,04 °C при 0,01 °C; ±0,06 °C при 160 °C (см. опции калибровки).
• Короткосрочная воспроизводимость: ±0,03 °C при 0,01 °C; ±0,04 °C при 160 °C.
• Дрейф (после 100 ч при Tmax): ±0,03 °C при 0,01 °C; ±0,04 °C при 160 °C.
• Гистерезис: ±0,015 °C.
• Длина гильзы: 50 мм ± 5 мм.
• Диаметр гильзы: 3,1 мм ± 0,1 мм.
• Материал гильзы: нержавеющая сталь 316.
• Переходное соединение: рассчитано на -200 °C до 160 °C (предназначено для полного погружения).
• Длина/положение датчика: 30 мм ± 3 мм; датчик ~3 мм от наконечника.
• Минимальное сопротивление изоляции: 20 МОм при 23 °C.
• Минимальная/максимальная глубина погружения: допускается полное погружение (жидкость и сухая среда).
• Время отклика (ASTM E 644): типично ~12 с.
• Самонагрев (в ванне 0 °C): ±0,003 °C.
• Выводной провод: эмалированный медный провод, 2,4 м; допустимая температура до 160 °C.
• Калибровка: не включена; доступна NVLAP‑аккредитованная калибровка (см. информацию по заказу).
• Пример неопределенностей калибровки (код лаборатории 200348‑0): -197 °C: 0,03 °C; -38 °C: 0,03 °C; 0 °C: 0,03 °C; 100 °C: 0,045 °C; 157 °C: 0,05 °C.
• Допуск без калибровки (для справки): ASTM E1137 Grade A: ±[0,13 + 0,0017|t|] °C.
• Рекомендуемые коэффициенты (использовать R0 из сертификата): A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹².
