Калибратор для измерения температуры 5900E

для датчика RTDдля датчика температурыдля термометра

Ключевые характеристики

• Металлические фиксированные точки, изготовленные из металлических образцов с чистотой ≥ 99,9999 % (часто 99,99999 %).
• Полный набор ITS-90 от аргона до меди, включая варианты TPW и галлия.
• Долговременные стабильные плато (галлий: недели; TPW: месяцы при надлежащем обслуживании).
• Поставляются с анализом чистоты образца металла; доступны аккредитованные интеркомпарации.

Обзор продукта

• Фиксированные точки ITS-90 обеспечивают реализацию первичных эталонов, близкую к теоретическим температурам замерзания, для высокоточных калибровок температуры.
• Ячейки Fluke Calibration изготавливаются в ультра-чистых лабораториях с использованием высокоплотных, высокочистых графитовых тиглей и запечатанных кварцевых или нержавеющих оболочек, эвакуированных и заполненных высокочистым аргоном; запайка выполняется при точке замерзания, давление аргона измеряется и регистрируется для точных коррекций по давлению.
• Традиционные ячейки проходят испытания кривых плавление-замерзание и анализ наклона; доступны опциональные интеркомпарации с эталонными ячейками Fluke.

Галлиевые ячейки

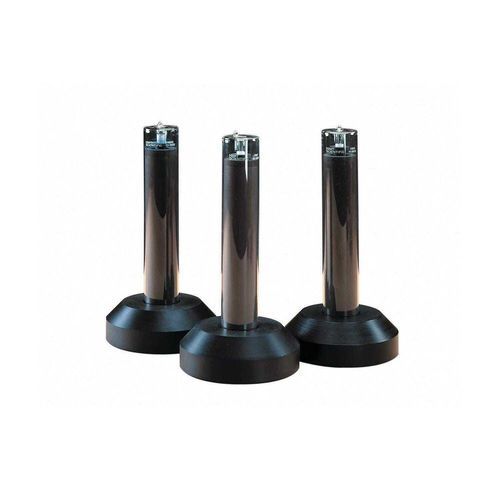

• 5943 Галлиевая ячейка: нержавеющая оболочка с высокочистым галлием (99,99999 %) в композитной оболочке, заполненная аргоном при стандартной атмосфере при температуре плавления.
• Конструкция учитывает ~3,1 % расширение при замерзании; гибкие непроницаемые стенки исключают необходимость регулярной откачки/дозаправки.
• Типичная неопределенность: 0,1 mK (k=2); гарантируется сохранение неопределенности < 0.1 mK как минимум в течение пяти лет при соблюдении инструкций.
• Автоматизация реализации и обслуживания с помощью 9230 Maintenance Apparatus обеспечивает плавильные плато до восьми дней и удобную еженедельную автоматизацию обслуживания.

Ячейки тройной точки воды (TPW)

• TPW-ячейки устраняют распространенные ограничения ледяных ванн (градиенты, чистота, повторяемость) и широко используются для реализации ITS-90 около 0,01 °C.
• Традиционные TPW-ячейки Fluke в лабораторной практике национальных институтов превышают опубликованные спецификации неопределенности ±0.0001 °C.
• Ледяные мантии можно формировать с использованием сухого льда, LN2 или погружных морозильников; при обслуживании в совместимых ваннах Fluke (7012 или 7312) они могут сохраняться до двух месяцев.

Открытые металлические ячейки

• Открытые металлические фиксированные точки из кварца используют те же материалы и методы производства, что и герметичные ячейки, но снабжены высококачественным клапаном для подключения к системам управления давлением высокой точности.
• Позволяют эвакуацию, заполнение/продувку инертным газом и измерения при регулируемом давлении, что минимизирует неопределенности, связанные с поправками по давлению — подходят для требовательных задач температура-против-давления и высокоточных калибровок SPRT.
• Конструкция включает увеличенную высоту для удобного доступа к клапану в процессе работы, чистую кварцевую вату в качестве изоляции и высокочистые графитовые диски для предотвращения потерь тепла и оптимизации вертикальных температурных градиентов.
• Типичный наружный диаметр: 50 мм; общая высота зависит от модели (см. спецификации).

Таблица спецификаций (выбранные строки)
Specifications
Model | Fixed Point | Style | Assigned Value (°C) | Outside Diameter | Inside Diameter | Total Outside Cell Height | Depth‡ | Cell Uncertainty (mK, k=2) | Certification (mK, k=2)†
5900E | Mercury | Stainless Steel | −38.8344 | 31 mm | 8.2 mm | 470 mm | 200 mm | 0.2 | 0.25
5904 | Indium | Traditional Quartz Glass | 156.5985 | 48 mm | 8 mm | 285 mm | 195 mm | 0.7 | 0.7
5905 | Tin | Traditional Quartz Glass | 231.928 | 48 mm | 8 mm | 285 mm | 195 mm | 0.5 | 0.8
5906 | Zinc | Traditional Quartz Glass | 419.527 | 48 mm | 8 mm | 285 mm | 195 mm | 0.9 | 1.0
5907 | Aluminum | Traditional Quartz Glass | 660.323 | 48 mm | 8 mm | 285 mm | 195 mm | 1.3 | 1.8
5908 | Silver | Traditional Quartz Glass | 961.78 | 48 mm | 8 mm | 285 mm | 195 mm | 2.4 | 4.5
5909 | Copper | Traditional Quartz Glass | 1084.62 | 48 mm | 8 mm | 285 mm | 195 mm | 10.1 | 12.0
5924 | Indium | Open Quartz Glass | 156.5985 | 50 mm | 8 mm | 596 mm | 195 mm | 0.7 | 0.7
5925 | Tin | Open Quartz Glass | 231.928 | 50 mm | 8 mm | 596 mm | 195 mm | 0.5 | 0.8
5926 | Zinc | Open Quartz Glass | 419.527 | 50 mm | 8 mm | 596 mm | 195 mm | 0.9 | 1.0
5927A-L | Aluminum | Open Quartz Glass (long) | 660.323 | 50 mm | 8 mm | 696 mm | 195 mm | 1.3 | 1.8
5927A-S | Aluminum | Open Quartz Glass (short) | 660.323 | 50 mm | 8 mm | 596 mm | 195 mm | 1.3 | 1.8
5928 | Silver | Open Quartz Glass | 961.78 | 50 mm | 8 mm | 696 mm | 195 mm | 2.4 | 4.5
5929 | Copper | Open Quartz Glass | 1084.62 | 50 mm | 8 mm | 696 mm | 195 mm | 10 | 12.0
5943 | Gallium | Stainless Steel | 29.7646 | 38.1 mm | 8.2 mm | 250 mm | 168 mm | 0.1 | 0.1
† Значения неопределенности сертификации могут незначительно отличаться. ‡ Глубина измеряется от дна скважины термометра до вершины чистого опорного материала.

Технические характеристики

• Семейство: металлические ячейки ITS-90, охватывающие аргон до меди.
• Типичная чистота металлического образца: ≥ 99,9999 % (шесть 9s), часто 99,99999 % (семь 9s).
• Стили ячеек: запечатанный нержавеющий корпус, традиционный запечатанный кварц, открытый кварц (длинные/короткие варианты) и металлический корпус для галлия.
• Примерные присвоенные значения ITS-90: Ртуть −38.8344 °C; Индий 156.5985 °C; Олово 231.928 °C; Цинк 419.527 °C; Алюминий 660.323 °C; Серебро 961.78 °C; Медь 1084.62 °C; Галлий 29.7646 °C.
• Типичный наружный диаметр: 31–50 мм; внутренний диаметр ≈ 8–8.2 мм.
• Общая высота корпуса: традиционные ячейки ≈ 285–470 мм; открытые/длинные варианты до ≈ 696 мм; запечатанные серебряные/медные ячейки ≈ 700 мм.
• Глубина (от скважины термометра до опорного материала): примерные значения 168–200 мм в зависимости от модели.
• Примеры неопределенности (k=2): от 0.1 mK (галлий) до 12.0 mK (медь) в зависимости от фиксированной точки и модели.
• Поставляются с анализом чистоты металлической пробы; традиционные ячейки проходят кривые плавления/замерзания и анализ наклона; доступны опциональные интеркомпарации.
